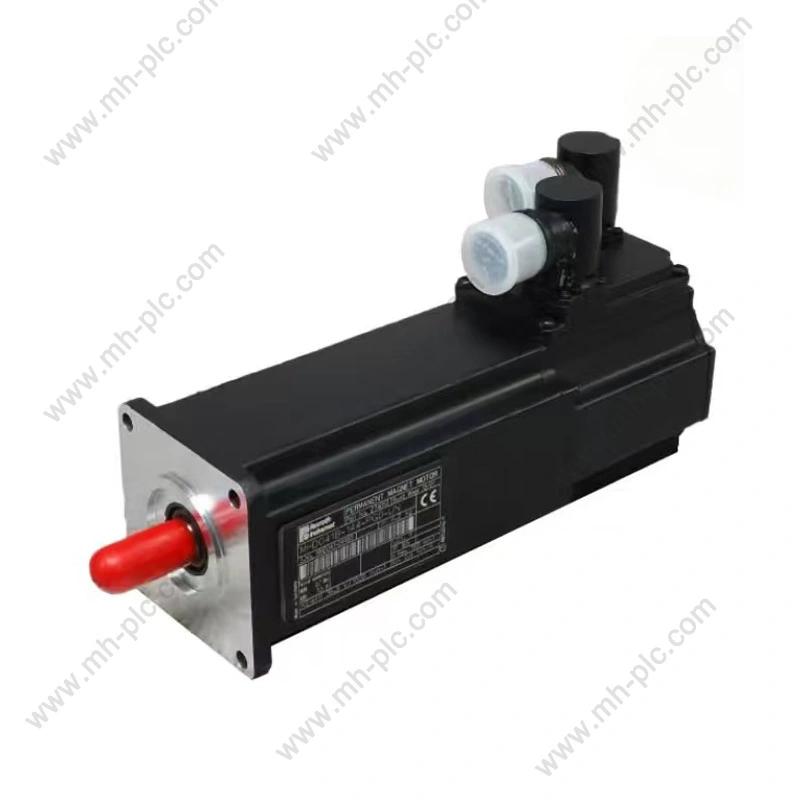

Le Rexroth MHD041B-144-NP0-UN fourni par le fournisseur chinois - Mao Hui Machinery, est un servo synchrone à aimant permanent compact moteur de la série Bosch Rexroth IndraDyn S MHD. Il provient de la gamme de produits servo classiques d'Indra et est compatible avec la série de variateurs Rexroth IndraDrive. Il s'agit du composant exécutif de base pour les systèmes de haute précision contrôle de mouvement dans les équipements d'automatisation de petite et moyenne taille.
La spécification du châssis du moteur est 041, avec une bride taille de 82 mm et un diamètre de centrage de 50 mm. Le corps de type B est équipé de 144 enroulements standards, un continu couple statique de 2,7 Nm et repose sur une conception à faible inertie du rotor, offrant d'excellentes capacités de réponse dynamique. Il peut gérer des opérations de démarrage-arrêt à haute fréquence et des cycles point à point à grande vitesse.
Le code de modèle NP0 indique refroidissement naturel par air, servo-encodeur numérique incrémental HSF et pas de frein intégré ; la configuration standard de l'ONU comprend un arbre de sortie à clavette plate, un joint d'arbre interne, un niveau de protection global IP65, un boîtier de câblage qui prend en charge le réglage de la rotation à 270° de la direction du câblage et convient à diverses configurations d'assemblage d'équipements.
| Couple continu au repos | 2,7 Nm |
| Puissance nominale | Environ 0,8 à 1,1 kW |
| Vitesse nominale | 3000 tr/min |
| Courant nominal | 2,8 - 5,2 A |
| Diamètre de centrage | 50mm |
| Température de fonctionnement | -20 ℃ ~ +40 ℃ |
| Taille du moteur | 168X108X82mm |
| Poids | Environ 3,7 kg |
Le servomoteur synchrone à aimant permanent Rexroth MHD041B-144-NP0-UN fourni par China Maohui Machinery est applicable aux industries et scénarios d’équipement suivants :
● Équipements de conditionnement : étiqueteuses, machines de découpe, machines à sceller, arbres de positionnement de bandes transporteuses
● Usinage de machines : petites routeurs CNC, perceuses, arbres d'alimentation d'outillage
● Lignes de production automatisées : mains mécaniques, modules de transplantation, tables coulissantes linéaires, chargement et déchargement mécanismes
● Impression et textiles : machines d'impression, machines de découpe, systèmes de correction des écarts de rouleaux
● Electronique 3C : machines de distribution, machines de verrouillage à vis, arbres de positionnement de précision pour plateformes d'inspection
1. Le produit Rexroth MHD041B-144-NP0-UN dispose d'un support de déclaration de conformité CE, conforme à la norme EN pertinente. normes et directives CE. La plaque signalétique du produit porte généralement le logo CE.
2. Une prise en charge de la certification UL/cURus est fournie. Pour les exigences d'application du marché nord-américain, certains des servomoteurs synchrones de la série Rexroth MHD ont passé avec succès l'examen de certification correspondant par les assureurs Laboratories (UL) et a adopté la marque cUR.
China Maohui Machinery fournit un système de support après-vente complet, comprenant une garantie de qualité de 12 mois prestations. Les équipes techniques professionnelles peuvent fournir des conseils de débogage, d'installation et d'application à distance consultation, ainsi qu’une assistance à la détection des défauts. De plus, nous pouvons fournir du matériel technique sur les produits selon aux besoins des clients, tels que les fiches techniques officielles des paramètres et les informations de câblage, pour aider les clients à compléter installation et fonctionnement de l'équipement plus fluides.
Pour les besoins d'achat des clients mondiaux, la société prend en charge diverses méthodes logistiques internationales telles que DHL, FedEx, UPS et transport maritime, fournissant des services de livraison porte-à-porte et le commerce et les douanes correspondants documents de dédouanement pour améliorer l’efficacité des achats à l’étranger.
Le servomoteur AC Rexroth MHD041B-144-NP0-UN, nous fournissons des produits Rexroth originaux 100% neufs, sans remise à neuf ou remplacements, pour fournir un support stable pour la maintenance, le remplacement et l'automatisation des équipements projets. S'appuyant sur le riche inventaire de pièces de rechange d'automatisation industrielle, de distributeurs Mawei, d'équipements les fabricants et les fournisseurs de maintenance proposent des prix de gros compétitifs, qui peuvent répondre aux achats par lots, aux projets Besoins d'achat et de coopération à long terme, et fournir des services d'achat de composants automatisés à guichet unique à partir de fourniture de produits, support technique à la livraison logistique.
Oui, la boîte de jonction d'alimentation et d'encodeur intégrée prend en charge une rotation de 270° et peut s'adapter à différentes configurations de câblage. pour l'équipement.
Raisons courantes : câble codeur endommagé, codeur usé, écart de coaxialité entre le moteur et la charge, inadéquation des paramètres du pilote, déséquilibre dans les enroulements.
Cette machine est naturellement refroidie par air. Un fonctionnement continu à pleine charge à long terme peut provoquer une augmentation de la température ; vérifier si la charge est surchargée et s'il y a une accumulation de poussière dans le conduit d'air. Réduire le couple de sortie continu ou remplacer par un modèle avec ventilateur pour le refroidissement.
Après une panne de courant, il n'y a aucune force de verrouillage et l'axe vertical tombera. Un frein mécanique externe et Un bloc de contrepoids doit être ajouté pour éviter la chute de la pièce et les dommages à l'équipement dus à collision.
MHD041B-144-NP1-UN
MHD041B-144-NG0-UN / NG1-UN
MHD041B-144-PP0-UN / PP1-UN
MHD041B-144-PG0-UN / PG1-UN
