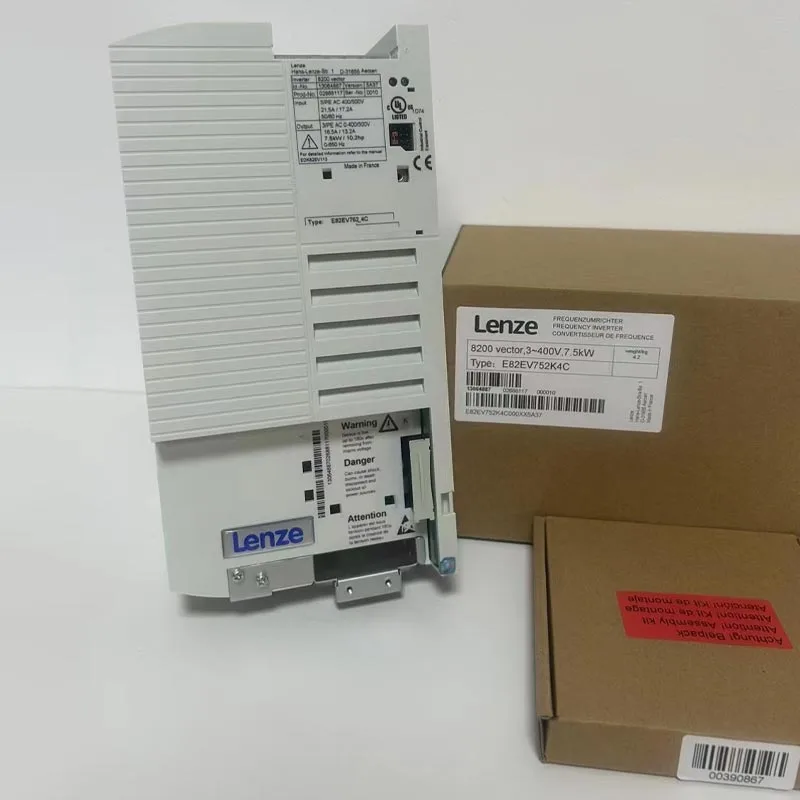

Onduleur LenzeLes solutions sont utilisées dans les systèmes de mouvement et de contrôle de moteur industriels où une régulation précise de la vitesse, une accélération, une décélération contrôlée, une gestion du couple et une intégration avec des équipements d'automatisation sont nécessaires. Choisir le bon onduleur ne consiste pas simplement à adapter la puissance du moteur. Les ingénieurs doivent également prendre en compte le type de moteur, la tension d'alimentation, le courant de sortie, le mode de contrôle, les caractéristiques de charge, les exigences de freinage, l'architecture de communication, les conditions environnementales, les contraintes de l'armoire et les procédures de mise en service. La technologie inverseur peut être appliquée aux convoyeurs, pompes, ventilateurs, équipements d’emballage, machines-outils, systèmes de manutention et autres machines industrielles. Le processus de sélection le plus fiable commence par le cycle de service de la machine et les caractéristiques du moteur, puis définit les fonctions d'entraînement requises, la protection, les interfaces de contrôle et les conditions d'installation. Pour les acheteurs qui s'approvisionnent en produits d'automatisation industrielle établis, une identification précise du modèle et une correspondance des applications sont particulièrement importantes, car différentes familles d'onduleurs peuvent avoir des interfaces, des fonctions logicielles, des dimensions et des exigences d'installation différentes.
Table des matières
Cliquez sur n’importe quel sujet pour accéder directement à la section.
- 1. Pourquoi la commande de moteur à vitesse variable est-elle importante dans les équipements industriels ?
- 2. Comment un variateur de fréquence industriel contrôle-t-il un moteur ?
- 3. Quelles caractéristiques du moteur et de la charge doivent être évaluées ?
- 4. Comment les modes de contrôle affectent-ils les performances de la machine ?
- 5. À quoi servent les fonctions d’accélération, de décélération et de freinage ?
- 6. Comment un onduleur communique-t-il avec les systèmes d'automatisation ?
- 7. Quelles fonctions de protection faut-il prendre en compte ?
- 8. Comment l’environnement d’installation et la conception de l’armoire affectent-ils la sélection ?
- 9. Comment gérer l’énergie de freinage, de régénération et de décélération ?
- 10. Quelles applications industrielles peuvent utiliser des variateurs de vitesse ?
- 11. Quelles erreurs de sélection courantes les ingénieurs devraient-ils éviter ?
- 12. Comment les systèmes existants doivent-ils être remplacés ou modernisés ?
- 13. Que doit inclure une spécification d’onduleur professionnel ?
- 14. Foire aux questions
Pourquoi la commande de moteur à vitesse variable est-elle importante dans les équipements industriels ?
De nombreuses machines industrielles n’ont pas besoin d’un moteur pour fonctionner à une vitesse fixe dans toutes les conditions. Les convoyeurs peuvent nécessiter une accélération contrôlée, les pompes peuvent nécessiter des conditions de débit différentes, les ventilateurs peuvent répondre à l'évolution de la demande du processus et les machines d'emballage dépendent souvent d'un mouvement coordonné entre plusieurs axes ou stations.
Les configurations traditionnelles à vitesse fixe peuvent utiliser des méthodes mécaniques pour adapter la puissance de la machine, mais un entraînement à fréquence variable permet de contrôler directement les conditions de fonctionnement électriques du moteur.
En modifiant la fréquence et la tension fournies en fonction de la stratégie de contrôle sélectionnée, le variateur peut réguler la vitesse du moteur et influencer la production de couple. Cela donne au concepteur de machines un moyen plus flexible de contrôler le mouvement sans s'appuyer entièrement sur des méthodes de transmission mécanique.
L’avantage pratique ne consiste pas simplement à « changer de vitesse ». Une accélération contrôlée peut réduire les chocs mécaniques. Une décélération contrôlée peut réduire les charges soudaines sur les accouplements et les courroies. La vitesse réglable peut permettre à un processus de fonctionner dans les conditions de production requises plutôt que de forcer le moteur à fonctionner en continu à un point fixe.
Permet d'ajuster la vitesse du moteur en fonction des exigences de la machine et des conditions du processus.
Fournit une rampe définie de l’arrêt à la vitesse de fonctionnement, réduisant ainsi les charges mécaniques brusques.
Permet à la machine de ralentir selon un profil défini plutôt que de s'arrêter brusquement.
Fournit une interface de contrôle qui peut connecter le fonctionnement du moteur aux automates, aux IHM, aux capteurs et aux systèmes de supervision.
Pourquoi différentes machines nécessitent un comportement de conduite différent
Un convoyeur transportant une charge stable se comporte différemment d’un palan, d’une extrudeuse, d’un ventilateur centrifuge ou d’une machine à forte inertie. Chaque charge crée une exigence de couple-vitesse différente.
Certains équipements nécessitent un couple de démarrage élevé. Certains nécessitent un couple relativement faible à basse vitesse. Certains doivent accélérer une grande masse en rotation, puis la décélérer à plusieurs reprises.
Ces différences affectent la puissance nominale appropriée de l'onduleur et la stratégie de contrôle.
Contrôle de la vitesse et stabilité du processus
Dans l’automatisation industrielle, la vitesse est souvent directement liée à la qualité des processus. La vitesse du convoyeur influence l’espacement. La vitesse de la pompe influence le débit. La vitesse du ventilateur influence le volume d’air. La vitesse des rouleaux influence la manutention des matériaux.
Un variateur peut donc faire partie de la boucle de contrôle du processus plutôt que d'être simplement un accessoire du moteur.
Pourquoi le contrôle moteur devrait commencer par la machine
La première question ne devrait pas être « Quel onduleur a la bonne puissance en kW ? » La meilleure question est « Qu'est-ce que la machine exige du moteur ? »
La réponse doit inclure la fréquence marche-arrêt, la vitesse de fonctionnement continue, la demande de couple maximale, le temps d'accélération, le temps de décélération, l'inertie de la charge, la température ambiante et les exigences de communication.
Comment un variateur de fréquence industriel contrôle-t-il un moteur ?
Un onduleur industriel convertit l’énergie électrique entrante en une sortie contrôlée adaptée au moteur connecté. Dans un variateur CA conventionnel, ce processus implique généralement un redressement, un stockage d'énergie sur le circuit intermédiaire et une commutation contrôlée via un étage d'onduleur.
Etage redresseur
Pour un variateur CA typique, l'alimentation CA entrante est d'abord convertie en CC. L'étage redresseur établit le bus CC utilisé par le circuit de commutation en aval.
La configuration du redresseur dépend de l'architecture du variateur et de la configuration de l'alimentation.
Liaison CC
Le circuit intermédiaire sert de section d'énergie intermédiaire entre le redresseur d'entrée et l'étage inverseur de sortie. Les condensateurs et autres composants aident à stabiliser la tension continue et prennent en charge le processus de commutation.
Etage inverseur
L'étage onduleur utilise des commutateurs à semi-conducteurs pour convertir la puissance du circuit intermédiaire en une sortie triphasée contrôlée ou autre sortie appropriée. En ajustant les modèles de commutation, le variateur contrôle la tension et la fréquence appliquées au moteur.
Fréquence de sortie
La vitesse du moteur dans un moteur à induction AC est liée à la fréquence électrique et au nombre de pôles du moteur. La modification de la fréquence de sortie modifie donc la vitesse de fonctionnement du moteur.
La relation n’est pas complètement directe car les conditions de glissement et de charge affectent également la vitesse réelle du moteur.
Contrôle de tension
Le variateur contrôle également la tension du moteur. La tension et la fréquence doivent être coordonnées pour établir les conditions de flux magnétique souhaitées dans le moteur.
| Étape d'entraînement | Fonction principale | Considération clé |
|---|---|---|
| Redresseur d'entrée | Convertit l'alimentation CA en CC | Tension d'alimentation et configuration des entrées |
| Liaison CC | Fournit une énergie CC intermédiaire | Tension continue, ondulation, capacité, conditions thermiques |
| Pont inverseur | Crée une sortie moteur contrôlée | Appareils de commutation, capacité de courant, algorithme de contrôle |
| Processeur de contrôle | Calcule les commandes de commutation et de contrôle du moteur | Mode de contrôle, retour d'information, fonctions logicielles |
| Système de protection | Surveille les conditions électriques anormales | Courant, tension, température, logique de défaut |
Commutation PWM
La modulation de largeur d'impulsion est couramment utilisée pour synthétiser la forme d'onde du moteur souhaitée. Les commutateurs à semi-conducteur s'allument et s'éteignent à une fréquence contrôlée, produisant un modèle d'impulsion dont la tension et la fréquence effectives peuvent être régulées.
Le modèle de commutation est géré par le processeur de contrôle du variateur.
Retour du moteur
Certaines applications fonctionnent sans codeur moteur physique. Le variateur estime le comportement du moteur à partir de mesures électriques et de son algorithme de contrôle.
D'autres applications nécessitent un retour d'encodeur lorsqu'un contrôle de vitesse ou de position plus important est nécessaire.
Fonctionnement en boucle ouverte et en boucle fermée
Le contrôle en boucle ouverte n'utilise pas de dispositif de retour de vitesse physique. Le contrôle en boucle fermée utilise le retour d'un encodeur ou d'un autre capteur pour améliorer la régulation.
L'approche appropriée dépend de la précision requise, de la réponse dynamique, du type de moteur et du processus de la machine.
Le variateur est donc un système électronique de puissance associé à un système de commande. La qualité des performances du moteur dépend à la fois de l'étage de puissance électrique et de l'algorithme de contrôle.
Quelles caractéristiques du moteur et de la charge doivent être évaluées ?
Le moteur et la charge définissent les conditions dans lesquelles le variateur doit fonctionner. Un dimensionnement correct nécessite donc plus d’informations que la seule puissance indiquée sur la plaque signalétique du moteur.
Type de moteur
Les applications industrielles courantes peuvent impliquer des moteurs à induction asynchrones, des moteurs à aimant permanent, des moteurs synchrones ou d'autres technologies de moteur.
Le variateur doit prendre en charge le type de moteur sélectionné et sa méthode de contrôle correspondante.
Tension du moteur
La tension indiquée sur la plaque signalétique du moteur doit correspondre à la puissance du variateur et au système électrique. Une inadéquation peut créer des conditions de fonctionnement incorrectes.
Courant moteur
Le courant du moteur est particulièrement important car l'étage de sortie du variateur est généralement sélectionné en fonction de la capacité de courant ainsi que de la classe de puissance.
Deux moteurs ayant la même puissance nominale peuvent avoir des courants nominaux différents en fonction de la tension, du rendement, du facteur de puissance et de la conception du moteur.
Fréquence de base
La fréquence nominale du moteur constitue un point de référence important pour la programmation du variateur. La relation entre la tension et la fréquence en dessous du point de base influence le couple disponible.
Couple de charge
Les exigences de couple peuvent être largement divisées en comportement à couple constant et à couple variable, bien que les machines réelles puissent être plus complexes.
Les convoyeurs, palans, mélangeurs et extrudeuses nécessitent souvent un couple important sur une large plage de vitesses. Les ventilateurs et les pompes centrifuges peuvent se comporter différemment car leur besoin en couple change fortement avec la vitesse.
Inertie
L'inertie de la charge affecte l'accélération et la décélération. Les grandes masses en rotation nécessitent plus de couple et plus de temps pour changer de vitesse.
| Paramètre de moteur ou de charge | Pourquoi c'est important | Impact de la sélection |
|---|---|---|
| Tension du moteur | Définit la compatibilité électrique | Configuration des entrées et sorties du variateur |
| Courant nominal | Définit la demande électrique du moteur | Courant nominal du variateur |
| Fréquence du moteur | Définit le point de référence de fonctionnement | Configuration de fréquence et de tension |
| Couple de démarrage | Définit les exigences de démarrage | Surcharge du variateur et mode de contrôle |
| Inertie de charge | Influence l’accélération et la décélération | Réglages de rampe et disposition du freinage |
| Plage de vitesse de fonctionnement | Définit la plage de contrôle du moteur requise | Algorithme d’entraînement et considération du refroidissement du moteur |
Conditions de départ
Un convoyeur doté d'une bande fortement chargée peut nécessiter un couple de démarrage important. Un ventilateur peut avoir un comportement de démarrage très différent. Une broche de machine-outil peut nécessiter une accélération rapide et une régulation précise de la vitesse.
Le disque doit être adapté aux conditions de démarrage réelles plutôt qu'aux conditions de fonctionnement moyennes.
Exigences de surcharge
Certaines applications nécessitent de courtes périodes de courant au-dessus de la valeur nominale continue du moteur. Le variateur doit fournir une capacité de surcharge appropriée pour la durée spécifiée.
Les données de surcharge doivent être interprétées avec précaution, car différentes familles de variateurs peuvent définir différemment les valeurs de surcharge.
Refroidissement du moteur à basse vitesse
Les moteurs standard auto-refroidis utilisent un ventilateur attaché dont la capacité de refroidissement diminue à faible vitesse du moteur. Si la machine nécessite continuellement un couple élevé à basse vitesse, un refroidissement supplémentaire du moteur peut être nécessaire.
Les données de la plaque signalétique sont essentielles
- Tension nominale :Confirmez la tension de fonctionnement spécifiée du moteur.
- Courant nominal :Utilisez le courant du moteur pour comparer les valeurs nominales de sortie du variateur.
- Fréquence nominale :Confirmez la fréquence nominale du moteur.
- Vitesse nominale :Utilisez la vitesse indiquée sur la plaque signalétique comme référence pour la mise en service.
- Facteur de puissance :Tenez compte des caractéristiques de fonctionnement électrique du moteur.
- Connexion moteur :Vérifiez la configuration étoile ou triangle, le cas échéant.
Comment les modes de contrôle affectent-ils les performances de la machine ?
Différentes applications nécessitent différents niveaux de précision de contrôle du moteur. Un simple convoyeur n’a peut-être pas besoin de la même stratégie de contrôle qu’une machine de positionnement haute performance.
Contrôle V/F
Le contrôle tension-fréquence est l’une des approches de contrôle de variateur les plus simples. Le variateur maintient une relation définie entre la tension de sortie et la fréquence.
Ce mode peut convenir aux applications de contrôle de vitesse relativement simples où des performances de couple dynamique élevées ne sont pas requises.
Contrôle vectoriel sans capteur
Le contrôle vectoriel sans capteur estime le comportement du moteur et contrôle le flux et le couple de manière plus indépendante que le contrôle V/f de base.
Il peut fournir un meilleur contrôle du couple à basse vitesse et une réponse dynamique sans nécessiter d'encodeur dans de nombreuses applications.
Contrôle vectoriel en boucle fermée
Le contrôle en boucle fermée utilise le retour d'un encodeur ou d'un autre capteur. Cela peut améliorer la régulation de la vitesse et la réponse dynamique, en particulier dans les applications où la précision de la vitesse et la réponse aux perturbations de charge sont importantes.
Contrôle de position
Certaines plates-formes d'entraînement peuvent prendre en charge les fonctions de positionnement via des fonctionnalités de contrôle de mouvement intégrées ou une communication coordonnée avec un contrôleur de niveau supérieur.
La capacité d'un variateur seul à effectuer le positionnement requis dépend de l'architecture spécifique du produit et de l'application.
| Mode de contrôle | Caractère typique | Application potentielle |
|---|---|---|
| V/F | Relation tension-fréquence simple | Ventilateurs, pompes, convoyeurs de base |
| Vecteur sans capteur | Contrôle amélioré du couple et de la vitesse sans encodeur | Convoyeurs, mélangeurs, machines générales |
| Vecteur en boucle fermée | Régulation de vitesse basée sur la rétroaction | Applications de vitesse hautes performances |
| Contrôle de position | Fonctions coordonnées de position ou de mouvement | Machines à forte intensité de mouvement |
Pourquoi le mode de contrôle modifie le comportement de la machine
Supposons qu'un convoyeur reçoive soudainement une charge plus lourde. Avec un contrôle simple, la vitesse du moteur peut chuter plus sensiblement. Une stratégie de contrôle vectoriel peut réagir de manière plus agressive en ajustant le courant de production de couple du moteur.
Le comportement réel dépend du réglage du variateur, du modèle de moteur, des paramètres de commande et des conditions de charge.
Identification du moteur
Certains systèmes d'entraînement effectuent une identification ou un réglage automatique du moteur. Ce processus mesure ou estime les paramètres du moteur afin que l'algorithme de contrôle puisse créer un modèle de moteur interne plus précis.
La procédure de mise en service correcte dépend de la plate-forme d'entraînement et du type de moteur.
Réponse à l'accélération
Des performances dynamiques élevées ne sont pas toujours bénéfiques. Une machine d'emballage peut nécessiter une accélération rapide, tandis qu'un convoyeur long peut nécessiter un profil plus lisse pour éviter les changements de tension de la courroie.
Le mode de contrôle doit donc être choisi en fonction du comportement du processus plutôt que simplement parce qu'il offre plus de fonctionnalités.
À quoi servent les fonctions d’accélération, de décélération et de freinage ?
Les paramètres d'accélération et de décélération déterminent la rapidité avec laquelle le moteur change de vitesse. Ces fonctions affectent directement la mécanique de la machine et le comportement électrique du variateur.
Rampe d'accélération
Une rampe d'accélération augmente progressivement la fréquence de commande plutôt que de sauter immédiatement à la valeur cible.
Cela réduit les changements brusques de couple et peut protéger les courroies, les accouplements, les chaînes, les engrenages et autres composants de transmission.
Rampe de décélération
Une rampe de décélération réduit progressivement la vitesse du moteur. Cependant, la réduction de la vitesse peut amener le moteur à restituer de l'énergie mécanique au système électrique.
Cette énergie régénérée peut augmenter la tension du circuit intermédiaire à l'intérieur du variateur.
Résistance de freinage
Lorsqu’il faut dissiper de l’énergie régénérative, une résistance de freinage peut convertir l’énergie électrique en chaleur. La sélection du transistor de freinage et de la résistance du variateur doit correspondre à l'énergie et au cycle de service de l'application.
Freinage par injection CC
Certains variateurs peuvent injecter du courant continu dans le moteur pour créer un effet de freinage dans certaines conditions d'arrêt. La fonction est spécifique à l'application et doit être configurée conformément aux instructions du variateur.
Arrêt en roue libre
Un arrêt en roue libre supprime le couple d'entraînement et permet au moteur et à la machine de ralentir naturellement. Ceci est utile lorsqu'une décélération électrique contrôlée n'est pas requise.
| Méthode d'arrêt | Comportement moteur | Utilisation typique |
|---|---|---|
| Arrêt de rampe | La fréquence diminue selon un temps défini | Arrêt général contrôlé |
| Arrêt côtier | Le moteur perd du couple d'entraînement et ralentit naturellement | Arrêts à faible inertie ou non critiques |
| Résistance de freinage | L'énergie régénérative est dissipée sous forme de chaleur | Forte inertie ou décélération rapide |
| Freinage CC | L'excitation DC crée un effet de freinage | Applications d'arrêt et de mise en attente sélectionnées |
Applications à haute inertie
Les ventilateurs, les centrifugeuses, les grands rouleaux, les volants d'inertie et les machines similaires peuvent stocker une énergie cinétique importante. Si le système tente de s'arrêter trop rapidement, cette énergie peut provoquer une augmentation de la tension du circuit intermédiaire.
Le variateur peut donc entrer dans un état de protection à moins qu'une gestion appropriée du freinage soit prévue.
Sélection de la résistance de freinage
La sélection de la résistance de freinage dépend de la valeur de la résistance, de la puissance nominale, de la durée de l'impulsion, du rapport cyclique, de la compatibilité du variateur et des conditions thermiques d'installation.
Une résistance électriquement compatible pour un événement court peut ne pas convenir aux cycles de freinage répétés.
Systèmes régénératifs
Certaines applications bénéficient de variateurs régénératifs qui renvoient l'énergie de freinage à l'alimentation CA plutôt que de la dissiper via une résistance.
Cette architecture est plus complexe et est normalement sélectionnée lorsque l'application présente un fonctionnement régénératif important.
Comment un onduleur communique-t-il avec les systèmes d'automatisation ?
Les entraînements industriels modernes fonctionnent souvent comme des nœuds au sein d’un système d’automatisation plus vaste. Le variateur peut recevoir des commandes de vitesse d'un automate, échanger des informations d'état avec une IHM, envoyer des alarmes à un contrôleur de supervision ou participer à un mouvement coordonné.
Entrées et sorties numériques
Le contrôle de base peut être mis en œuvre via des entrées numériques pour les commandes de démarrage, d'arrêt, avant, arrière, réinitialisation ou autres.
Les sorties numériques peuvent signaler des conditions telles que l'état de fonctionnement, l'état de défaut ou les états liés à la vitesse.
Entrées et sorties analogiques
Les signaux analogiques peuvent représenter des références de vitesse, des valeurs de processus ou d'autres commandes variables en continu. Une configuration courante utilise un signal de 0 à 10 V ou de 4 à 20 mA selon le système de contrôle.
Réseaux de communication industriels
Les installations plus avancées utilisent les réseaux de communication industriels pour échanger numériquement des informations de contrôle et de diagnostic.
En fonction de la famille de variateurs et de la configuration, les interfaces peuvent inclure les technologies de bus de terrain et Ethernet industriel.
Accès aux paramètres
La communication peut également donner accès aux paramètres de fonctionnement, à l'historique des défauts, aux mots d'état, aux valeurs de surveillance et aux informations de diagnostic.
| Interface | Fonction typique | Application |
|---|---|---|
| Entrée numérique | Commande de contrôle discrète | Démarrer, arrêter, réinitialiser, direction |
| Sortie numérique | Indication d'état discrète | En marche, défaut, état prêt |
| Entrée analogique | Processus continu ou référence de vitesse | Commande de vitesse, référence de pression |
| Sortie analogique | Signal de surveillance continu | Retour de vitesse ou de courant |
| Réseau industriel | Contrôle et diagnostic numériques | Intégration PLC et coordination machine |
Intégration API
L'automate peut envoyer une référence de vitesse et un mot de contrôle tout en lisant les informations réelles sur la vitesse, le courant de sortie, l'état et les défauts du variateur.
Cette approche numérique réduit le besoin d'un grand nombre de signaux de commande câblés et peut offrir une plus grande visibilité de diagnostic.
Interaction IHM et opérateur
Une IHM peut afficher l'état du variateur et les valeurs de fonctionnement, tout en permettant au personnel autorisé de modifier les paramètres sélectionnés ou les commandes de fonctionnement.
Les paramètres critiques doivent être protégés contre toute modification non autorisée.
Architecture réseau
Lorsque plusieurs variateurs fonctionnent sur une seule machine, le réseau de communication doit être soigneusement planifié. L'adressage des appareils, le routage des câbles, la terminaison, la fréquence de mise à jour, la latence de contrôle et le comportement des pannes influencent tous la fiabilité du système.
Diagnostic à distance
Les architectures d'automatisation modernes utilisent de plus en plus des fonctions de diagnostic à distance. Les alarmes du variateur et les données de fonctionnement peuvent aider les équipes de maintenance à identifier les problèmes sans mettre immédiatement l'équipement hors service.
Quelles fonctions de protection faut-il prendre en compte ?
Un variateur de vitesse fonctionne entre l'alimentation électrique et le moteur, il nécessite donc une protection à la fois au niveau de l'électronique de puissance et au niveau de la commande du moteur.
Protection contre les surintensités
Un courant excessif peut résulter d'une surcharge mécanique, d'un court-circuit, de défauts du moteur, de paramètres incorrects du moteur ou de changements soudains de charge.
Le variateur surveille le courant de sortie et peut réagir selon sa stratégie de protection.
Protection contre les surtensions
La tension du circuit intermédiaire peut augmenter en raison de perturbations de l'alimentation ou de l'énergie régénérée lors de la décélération. Le variateur peut déclencher une réponse en surtension lorsque le circuit intermédiaire dépasse sa plage autorisée.
Protection contre les sous-tensions
Une faible tension d'entrée peut affecter le fonctionnement du variateur et les performances du moteur. Le variateur surveille les conditions de son circuit intermédiaire et de ses entrées et peut réagir en fonction de sa logique de protection.
Protection contre la surchauffe
Les semi-conducteurs de puissance, les dissipateurs thermiques, les ventilateurs de refroidissement et autres composants produisent de la chaleur pendant leur fonctionnement. Les capteurs de température peuvent surveiller les zones critiques et déclencher une réponse de protection lorsque les limites sont dépassées.
Surcharge du moteur
Le comportement thermique du moteur dépend du courant, de la vitesse, du refroidissement et du fonctionnement. La protection électronique contre les surcharges basée sur le variateur peut utiliser le courant du moteur et les paramètres configurés pour estimer la charge thermique.
Protection contre les défauts de terre et les sorties
Le variateur peut surveiller des conditions de courant anormales et détecter certains défauts de sortie. Les dispositifs de protection externes restent importants, car la protection du variateur ne remplace pas une protection en amont correctement conçue.
| Fonction de protection | Cause possible | Réponse du lecteur |
|---|---|---|
| Surintensité | Surcharge, court-circuit, demande d'accélération | Alarme, limitation de courant ou déclenchement |
| Surtension | Régénération ou perturbation de l’approvisionnement | Déclenchement, contrôle de décélération ou autre action de protection |
| Sous-tension | Baisse ou interruption de l’approvisionnement | Alarme, arrêt contrôlé ou déclenchement |
| Surchauffe | Charge élevée, température ambiante élevée, panne de refroidissement | Alarme ou déclenchement de protection |
| Surcharge du moteur | Charge moteur excessive et soutenue | Protection thermique ou déclenchement |
| Défaut de sortie | Câble moteur ou défaut moteur | Arrêt de protection |
Les paramètres de protection nécessitent des données moteur correctes
Les algorithmes de protection dépendent souvent du courant, de la puissance, de la tension, de la fréquence, des caractéristiques thermiques du moteur ou des limites de fonctionnement configurées.
Des données moteur incorrectes peuvent donc affecter à la fois les performances et le comportement de protection.
Une protection externe reste nécessaire
Les fonctions de protection internes d'un variateur ne suppriment pas le besoin de disjoncteurs, de fusibles, de sectionneurs, de mise à la terre et d'installation en amont correctement sélectionnés.
L’ensemble du système électrique nécessite une protection coordonnée.
Arrêt sécurisé
La sécurité au niveau de la machine peut nécessiter une suppression contrôlée du couple, des entrées de sécurité, des circuits d'arrêt d'urgence, des verrouillages ou des fonctions de sécurité dédiées.
La sécurité doit être conçue autour de l’évaluation des risques liés aux machines plutôt que de s’appuyer uniquement sur une entrée marche/arrêt standard.
Comment l’environnement d’installation et la conception de l’armoire affectent-ils la sélection ?
Les performances électriques dépendent en partie de la manière dont l'onduleur est installé. Le même variateur peut se comporter différemment dans une petite armoire scellée et un panneau de commande bien ventilé.
Température ambiante
Les semi-conducteurs de puissance génèrent de la chaleur et la température ambiante détermine l’efficacité avec laquelle le disque peut la dissiper.
Une température ambiante élevée peut nécessiter un déclassement de courant ou un refroidissement supplémentaire en fonction des spécifications du produit.
Ventilation
Le flux d'air de l'armoire doit permettre à la chaleur de s'éloigner du lecteur. Des bouches d'aération obstruées, une capacité de ventilateur insuffisante ou une mauvaise disposition des armoires peuvent augmenter la température interne.
Dégagement de montage
Les entraînements nécessitent un espace libre défini autour des ouvertures de ventilation et des surfaces génératrices de chaleur. Les distances exactes dépendent de la conception du produit.
Altitude
À plus haute altitude, la densité de l’air diminue, ce qui peut affecter les performances de refroidissement. Certaines installations de variateurs nécessitent un déclassement au-dessus des altitudes spécifiées.
Poussière et contamination
Les environnements industriels peuvent contenir de la poussière conductrice, des fibres textiles, des brouillards d'huile, de l'humidité ou des contaminants chimiques. Les exigences en matière de protection et d’entretien de l’enceinte doivent refléter les conditions du site.
| Conditions d'installation | Effet potentiel | Réponse de conception |
|---|---|---|
| Température ambiante élevée | Marge de refroidissement réduite | Évaluation thermique et déclassement éventuel |
| Flux d'air restreint | Accumulation de chaleur | Améliorer la ventilation des armoires |
| Haute altitude | Capacité de refroidissement par air réduite | Respecter les exigences de déclassement liées à l'altitude |
| Poussière | Contamination des voies de refroidissement | Enceinte adaptée et plan d'entretien |
| Humidité | Risque électrique et corrosion | Protection appropriée de l’environnement |
| Fréquence de commutation élevée | Pertes supplémentaires et EMI | Paramètre correct et conception du câble |
Considérations relatives à la CEM
La commutation haute fréquence crée des émissions électromagnétiques. Les câbles moteur, la mise à la terre, le blindage, les filtres et la construction de l'armoire peuvent influencer la compatibilité électromagnétique.
Les câbles moteur longs peuvent nécessiter une attention particulière car la capacité du câble peut affecter le circuit de sortie.
Longueur du câble moteur
La longueur maximale autorisée du câble moteur dépend de la conception du variateur, des caractéristiques de commutation, de l'isolation du moteur, de la construction du câble et de tout filtre ou inductance de sortie.
Ces informations doivent être vérifiées par rapport à la documentation du produit avant l'installation.
Dissipation thermique à l'intérieur de l'armoire
Il est important de prendre en compte la chaleur générée non seulement par le variateur, mais également par les contacteurs, les alimentations, les résistances de freinage, les automates, les transformateurs et autres composants.
La charge thermique totale détermine si l'armoire nécessite des ventilateurs, une climatisation ou une autre stratégie de refroidissement.
Espacement et câblage électrique
Le câblage d’alimentation et le câblage de commande doivent être acheminés de manière appropriée. Séparer les communications sensibles et le câblage analogique des chemins de commutation à courant élevé peut réduire les interférences.
Comment gérer l’énergie de freinage, de régénération et de décélération ?
Lorsqu’un moteur électrique décélère, le système rotatif ne perd pas instantanément son énergie cinétique. Cette énergie doit aller quelque part. Selon l'architecture du variateur, elle peut être dissipée sous forme de chaleur ou restituée au réseau électrique.
D’où vient l’énergie régénératrice
La régénération se produit généralement lorsque la charge entraîne le moteur plus rapidement que la vitesse électrique commandée. La décélération à forte inertie et l'abaissement des charges en sont des exemples typiques.
Le moteur se comporte alors temporairement comme un générateur, renvoyant de l'énergie électrique vers le circuit intermédiaire du variateur.
Augmentation de la tension du circuit intermédiaire
Sans une méthode de gestion de l'énergie appropriée, l'énergie régénérative augmente la tension du circuit intermédiaire. Si la tension dépasse la limite de fonctionnement du variateur, un déclenchement par surtension peut se produire.
Résistance de freinage
Une résistance de freinage fournit un chemin contrôlé pour l'énergie régénérée. Le circuit de freinage met la résistance en service lorsque la tension du circuit intermédiaire atteint le seuil correspondant.
Freinage régénératif
Les systèmes d'entraînement régénératifs peuvent restituer de l'énergie à l'alimentation CA. Ceci est utile lorsque la régénération se produit fréquemment ou lorsque l'énergie de freinage représente une part substantielle du fonctionnement de la machine.
| Méthode de gestion de l'énergie | Principe de base | Conditions d'application typiques |
|---|---|---|
| Longue rampe de décélération | Réduit la puissance régénérative en prolongeant le temps d’arrêt | Machines pouvant tolérer des arrêts plus lents |
| Résistance de freinage | Convertit l'énergie régénérative en chaleur | Décélération répétée ou rapide |
| Entraînement régénératif | Renvoie l'énergie à l'alimentation CA | Fonctionnement régénératif fréquent ou important |
| Frein mécanique | Utilise la friction physique pour arrêter ou maintenir la charge | Palans, maintien de sécurité, conditions de charge stationnaires |
Applications de levage
Les palans et systèmes de levage nécessitent une attention particulière car une charge suspendue peut entraîner le moteur lors de la descente. La régénération électrique et le maintien mécanique sont des considérations distinctes.
Un frein mécanique peut être nécessaire pour maintenir la charge lorsque le moteur est arrêté.
Machines à forte inertie
Les centrifugeuses, les grands ventilateurs, les rouleaux et les équipements entraînés par volant d'inertie peuvent stocker une énergie mécanique importante.
Tenter d'arrêter rapidement un tel système peut dépasser la capacité de freinage du variateur à moins qu'un système de gestion de l'énergie approprié ne soit installé.
Conception thermique de la résistance de freinage
Les résistances de freinage peuvent devenir chaudes pendant le fonctionnement et nécessitent une ventilation appropriée et une séparation physique des composants sensibles à la chaleur.
Le cycle de service de la résistance doit être calculé à partir du modèle de fonctionnement réel de la machine.
Quelles applications industrielles peuvent utiliser des variateurs de vitesse ?
Les entraînements à fréquence variable sont utilisés dans de nombreux secteurs industriels car différentes machines nécessitent une vitesse et un couple moteur contrôlés.
Contrôle de vitesse, accélération contrôlée, contrôle de direction et coordination avec les machines en amont ou en aval.
Vitesse du moteur réglable pour le contrôle du flux de processus, la gestion de la pression et le démarrage progressif.
Contrôle du débit d'air à vitesse variable et accélération en douceur pour les systèmes de ventilation et de traitement.
Vitesse contrôlée, accélération reproductible, communication avec les automates et coordination entre les sections de la machine.
Contrôle start-stop, mouvements synchronisés, freinage et gestion précise de la vitesse du convoyeur.
Contrôle de vitesse et de couple pour mélangeurs, rouleaux, extrudeuses, équipements de bobinage et machines industrielles similaires.
Systèmes de convoyeurs
Les convoyeurs nécessitent souvent une accélération et une décélération douces. Des changements brusques de couple peuvent provoquer un glissement de la courroie, une instabilité du produit, un choc mécanique ou une usure inutile.
Lorsque plusieurs convoyeurs fonctionnent ensemble, les références de vitesse peuvent être coordonnées via l'automate ou le réseau.
Pompes
Les applications de pompes nécessitent souvent une variation de vitesse en fonction des conditions du processus. Un variateur peut recevoir une référence d'un capteur de pression, d'un contrôleur de débit ou d'un automate et ajuster la vitesse du moteur en conséquence.
La sélection nécessite toujours une attention particulière au type de pompe et au comportement de charge, car toutes les pompes n'ont pas des caractéristiques de couple identiques.
Ventilateurs
Les ventilateurs peuvent avoir des caractéristiques de couple fortement dépendantes de la vitesse. Le contrôle à vitesse variable peut donc fournir une méthode flexible d’ajustement du débit d’air.
Les applications de moteur de ventilateur doivent également prendre en compte la vitesse minimale, le refroidissement du moteur et la plage de fonctionnement du ventilateur connecté.
Machines d'emballage
Les équipements d'emballage peuvent comprendre plusieurs moteurs fonctionnant en coordination. Les entraînements peuvent nécessiter une réponse rapide, un contrôle de vitesse reproductible, une communication avec le contrôleur de la machine et des profils d'accélération précis.
Systèmes d'enroulement et de déroulement
Les machines de bobinage peuvent nécessiter un contrôle coordonné de la vitesse et du couple à mesure que le diamètre du rouleau change. Le contrôle de la tension peut impliquer des capteurs de rétroaction et des stratégies de contrôle plus avancées.
Mélangeurs et agitateurs
Les mélangeurs peuvent présenter une demande de couple changeante à mesure que la viscosité du produit et les conditions du processus varient. Un couple de démarrage élevé et une capacité de surcharge peuvent donc être des critères de sélection importants.
Machines-outils
Les machines-outils peuvent accorder davantage d’importance à la réponse dynamique et à la précision de la vitesse. La technologie d'entraînement devra peut-être s'intégrer à des architectures de contrôle de mouvement plus sophistiquées.
| Application | Exigence typique en matière de lecteur | Détail important de la sélection |
|---|---|---|
| Convoyeur | Accélération et vitesse contrôlées | Couple de démarrage et freinage |
| Pompe | Vitesse variable | Débit, pression, refroidissement moteur |
| Ventilateur | Vitesse variable | Courbe de charge et vitesse minimale |
| Machine d'emballage | Contrôle rapide et reproductible | Communication et réponse API |
| Mixer | Capacité élevée de démarrage et de surcharge | Profil de couple et variation du processus |
| Bobineuse | Coordination de la vitesse et du couple | Architecture de rétroaction et de contrôle de tension |
Ces applications démontrent pourquoi la même puissance nominale d'onduleur ne peut pas être supposée s'adapter à chaque machine. Le variateur doit être adapté à la charge mécanique, à la stratégie de contrôle et au cycle de fonctionnement.
Quelles erreurs de sélection courantes les ingénieurs devraient-ils éviter ?
Les erreurs de sélection de variateur les plus courantes se produisent lorsque l'ingénieur examine la puissance nominale du moteur et s'arrête là. Une sélection techniquement correcte nécessite un examen plus large.
- Dimensionnement uniquement par kW :Les exigences en matière de courant moteur et de surcharge de l'application peuvent être plus importantes que la puissance nominale.
- Ignorer le couple de charge :Une charge à couple constant peut nécessiter une sélection d'entraînement différente d'une charge à couple variable.
- Ignorer les conditions de départ :De lourdes charges de démarrage peuvent nécessiter une capacité de courant supplémentaire.
- Ignorer le freinage :Une inertie élevée ou des charges réduites peuvent créer une énergie régénérative importante.
- Ignorer la température ambiante :Des températures élevées peuvent nécessiter un déclassement du variateur.
- Ignorer la longueur du câble moteur :Les câbles longs peuvent affecter les contraintes d'isolation et le comportement électromagnétique.
- Choisir la mauvaise interface de communication :Le variateur doit correspondre à l'architecture de l'automate et du réseau.
- Ignorer le refroidissement du moteur :Un couple élevé et continu à basse vitesse peut provoquer une surchauffe du moteur.
- Utilisation de paramètres moteur incorrects :De mauvaises données de mise en service peuvent affecter le contrôle et la protection.
- Ignorer la compatibilité de remplacement :Un variateur physiquement similaire peut ne pas avoir de bornes, de dimensions, de fonctions logicielles ou de structures de paramètres équivalentes.
Le problème de l’alimentation uniquement
Deux moteurs évalués à la même puissance peuvent avoir des courants nominaux différents et des caractéristiques de couple différentes. Le variateur doit donc être sélectionné à l'aide de la plaque signalétique du moteur et du profil de charge réel.
L'erreur du couple constant
Un convoyeur, un mélangeur ou une extrudeuse peut exiger un couple élevé sur toute la plage de vitesse. La sélection d'un variateur destiné principalement aux charges à couple variable peut ne pas fournir les performances de surcharge requises.
Le problème du freinage après coup
Si une machine nécessite une décélération rapide, les exigences de freinage doivent être calculées avant la commande du variateur. L’ajout ultérieur de matériel de freinage peut créer des problèmes de panneaux et de configuration thermique.
Le problème du refroidissement après coup
Le refroidissement du variateur et du moteur est connecté mais pas identique. Un variateur peut fonctionner dans ses propres limites thermiques tandis que le moteur surchauffe à basse vitesse parce que son ventilateur monté sur l'arbre tourne trop lentement.
Le problème de l’inadéquation des communications
Une machine peut utiliser un réseau industriel spécifique. Choisir un lecteur sans confirmer l'option de communication requise peut forcer ultérieurement des modifications matérielles inutiles.
Le problème du remplacement égal à l'équivalent
Lors du remplacement d'un ancien onduleur, la nouvelle unité ne doit pas être sélectionnée uniquement à partir de l'ancienne puissance nominale. Les ingénieurs doivent comparer la classe de tension, le courant, le mode de contrôle, les bornes, les dimensions, la méthode de freinage, la communication, les fonctions de sécurité, les logiciels et la compatibilité du moteur.
Comment les systèmes existants doivent-ils être remplacés ou modernisés ?
Le remplacement d'un onduleur dans une machine existante nécessite plus que la comparaison de deux références catalogue. Le nouveau variateur doit s'intégrer à l'architecture électrique, mécanique, de contrôle et de sécurité existante.
Confirmer le moteur existant
Commencez par vérifier la plaque signalétique du moteur et les conditions de fonctionnement réelles. Les moteurs peuvent avoir été remplacés au cours de la vie de la machine, le moteur installé doit donc être vérifié plutôt que de se fier entièrement à l'ancienne documentation.
Enregistrer les paramètres existants
Les paramètres importants peuvent inclure la tension du moteur, le courant, la fréquence, la vitesse, le temps d'accélération, le temps de décélération, la fréquence minimale, la fréquence maximale, le mode de contrôle et les paramètres de protection.
Vérifiez les dimensions physiques
Un variateur de remplacement doté des caractéristiques électriques correctes peut toujours échouer lors de la mise à niveau car l'espace de l'armoire est différent.
Les trous de montage, l'entrée des câbles, la ventilation, la position des bornes et la dissipation thermique doivent être vérifiés avant le retrait de l'unité existante.
Vérifier le câblage d'entrée et de sortie
Confirmez l'arrangement d'alimentation entrant, les bornes du moteur, le câblage de commande, les contacts de relais, les signaux analogiques, les signaux numériques et les câbles de communication.
Vérifier la communication
Si le variateur existant communique avec un automate ou un système de supervision, identifiez le protocole et la carte de données requise avant le remplacement.
Revoir les fonctions de sécurité
Les variateurs modernes peuvent offrir des fonctions liées à la sécurité que le variateur d'origine ne possédait pas. La modernisation doit évaluer la manière dont les nouvelles fonctions de sécurité interagissent avec l'architecture de sécurité de la machine.
| Zone de rénovation | Que vérifier | Problème possible si ignoré |
|---|---|---|
| Moteur | Plaque signalétique et données de fonctionnement | Paramètres de courant ou de contrôle incorrects |
| Armoire | Dimensions et ventilation | Problèmes de montage ou de surchauffe |
| Câblage | Bornes de puissance et de contrôle | Retards de recâblage ou connexions incorrectes |
| Communication | Protocole, adressage, mappage de données | Échec de l'intégration de l'automate |
| Freinage | Résistance, transistor de freinage, temps d'arrêt | Surtension pendant la décélération |
| Sécurité | Fonctions d'arrêt d'urgence et de sécurité de couple | Architecture de sécurité incompatible |
Conversion des paramètres
Différentes familles de disques organisent les paramètres différemment. Même lorsque le produit de remplacement offre les mêmes paramètres fonctionnels, les numéros de paramètres et leur dénomination peuvent être différents.
Une liste structurée de conversion de paramètres peut réduire le temps de mise en service et éviter l'omission accidentelle de paramètres importants.
Autoréglage du moteur
Après l'installation, une routine de réglage automatique ou d'identification du moteur peut être nécessaire en fonction du mode de contrôle sélectionné.
Le moteur doit être dans un état approprié avant le début de la procédure.
Séquence de test après remplacement
- Vérifiez le câblage :Vérifiez l'alimentation électrique, les connexions du moteur, le câblage de commande, la mise à la terre et les connexions de communication.
- Saisir les données du moteur :Faites correspondre les valeurs configurées à la plaque signalétique réelle du moteur.
- Vérifiez le mode de contrôle :Confirmez la stratégie de fonctionnement requise par la machine.
- Test à basse vitesse :Confirmez la direction, le courant, les vibrations et le comportement mécanique de base.
- Test d'accélération :Vérifiez la réponse en rampe et en couple sous une charge représentative.
- Test de décélération :Confirmez le comportement du circuit intermédiaire et les performances de freinage.
- Tester la communication :Vérifiez les commandes de l'API, les retours d'état, les alarmes et les données réseau.
- Vérifiez la protection :Vérifiez les limites configurées et les réactions aux défauts conformément à la procédure de mise en service.
Que doit inclure une spécification d’onduleur professionnel ?
Une spécification professionnelle donne au fournisseur et à l'équipe d'ingénierie suffisamment d'informations pour identifier la configuration correcte du produit sans s'appuyer sur des hypothèses.
| Zone de spécification | Informations à définir | Pourquoi c'est important |
|---|---|---|
| Application | Convoyeur, pompe, ventilateur, mélangeur, emballage, machine-outil, etc. | Détermine les caractéristiques de contrôle et de charge |
| Type de moteur | Type à induction, à aimant permanent, synchrone ou défini | Détermine la compatibilité des commandes |
| Tension du moteur | Tension nominale du moteur | Assure la compatibilité électrique |
| Courant moteur | Courant nominal en ampères | Prend en charge un dimensionnement précis du disque |
| Puissance du moteur | kW ou HP nominal | Fournit une référence de dimensionnement de base |
| Plage de vitesse | Vitesse de fonctionnement minimale, normale et maximale | Détermine les exigences de contrôle |
| Surcharge | Courant et durée de surcharge requis | Adapte la capacité du variateur à la tâche de la machine |
| Freinage | Exigences de temps d'arrêt, d'inertie, de résistance ou de régénération | Détermine l'architecture de gestion de l'énergie |
| Communication | Protocole PLC et données requises | Assure l’intégration de l’automatisation |
| Environnement | Température, altitude, humidité, poussière | Détermine l’adéquation de l’installation |
| Armoire | Dimensions disponibles et méthode de refroidissement | Confirme l'installation physique |
| Sécurité | Fonctions et interfaces de sécurité requises | Aligne les fonctions d'entraînement avec la sécurité de la machine |
Commencez par l'application de la machine
Identifiez ce que le moteur entraîne et décrivez la charge mécanique. La même puissance moteur peut servir à des applications radicalement différentes.
Fournir des informations complètes sur la plaque signalétique du moteur
Incluez la tension, le courant, la fréquence, la vitesse nominale, la puissance, la disposition des connexions et le type de moteur du moteur, lorsque cela est disponible.
Définir la plage de fonctionnement
Indiquez la vitesse minimale, la vitesse normale, la vitesse maximale, la fréquence de démarrage, la fréquence d'arrêt et le temps que la machine passe à différents points de fonctionnement.
Définir la surcharge et le couple maximal
Si la machine subit des démarrages difficiles, des charges d'impact ou de courtes périodes de couple élevé, ces conditions doivent être clairement indiquées.
Définir le freinage
Spécifiez le temps d'arrêt souhaité, l'inertie de la charge, la fréquence de freinage et si l'application nécessite une résistance, un système régénératif ou un frein mécanique.
Définir l'architecture de contrôle
Indiquez si la machine utilise des commandes locales, des E/S numériques, des références analogiques, une communication API, Ethernet industriel ou une plate-forme de mouvement de niveau supérieur.
Définir les conditions environnementales
La température ambiante, la température du boîtier, l'humidité, l'altitude, la poussière et d'autres facteurs environnementaux peuvent affecter la plage de fonctionnement autorisée.
Définir les contraintes physiques
Pour l'installation du panneau, indiquez les limites disponibles en matière de largeur, de hauteur, de profondeur, d'acheminement des câbles, d'espace de ventilation et de trous de montage.
L'identification du modèle est particulièrement importante pour les produits industriels de marque
Lors de l’achat d’un onduleur de marque établie, le code de modèle exact est important. De petites modifications dans un suffixe de modèle peuvent correspondre à différentes classes de tension, valeurs nominales, options, interfaces de communication ou générations de matériel.
Les acheteurs doivent donc fournir la plaque signalétique ou le code produit existant complet lors du remplacement d'une unité installée.
- Identifiez la machine :Définir l’équipement piloté, le cycle de fonctionnement et les exigences du processus.
- Enregistrer les données du moteur :Confirmez la puissance, le courant, la tension, la fréquence, la vitesse et le type de moteur.
- Définir le comportement de charge :Identifiez le couple constant, le couple variable, l'inertie élevée ou d'autres caractéristiques de charge.
- Définir le contrôle :Spécifiez la plage de vitesse, le mode de contrôle, les commentaires et les exigences de réponse.
- Définir le freinage :Établissez le temps de décélération et les conditions de régénération.
- Définir la communication :Identifiez le protocole API, l’interface et les données d’état requises.
- Environnement de révision :Confirmez la température, l’altitude, la poussière, l’humidité et les conditions de refroidissement.
- Réviser la condition physique :Confirmez les dimensions du lecteur, le montage, les bornes et l'accès aux câbles.
- Confirmer le modèle :Vérifiez le numéro de pièce complet, la classe de tension, le courant nominal et les options disponibles.
- Mise en service du plan :Préparez les paramètres du moteur, la logique de contrôle, les procédures de test et les paramètres de sauvegarde.
Que doit fournir un acheteur lors d’une demande de devis fournisseur ?
- Plaque signalétique complète du moteur :Incluez la puissance, la tension, le courant, la fréquence et la vitesse.
- Modèle d'onduleur existant :Fournissez le numéro de modèle complet pour les demandes de remplacement.
- Description de l'appareil :Expliquer l'application et les caractéristiques de charge.
- Alimentation en entrée :Indiquez la tension d'alimentation, la phase et la fréquence.
- Exigence de contrôle :Spécifiez les exigences de contrôle local, d’E/S, analogiques ou de communication.
- État de freinage :Indiquez si un arrêt rapide ou un fonctionnement régénératif est nécessaire.
- Conditions d'installation :Fournir les dimensions de l’armoire et les informations environnementales, le cas échéant.
Ce niveau d'information permet à un fournisseur d'identifier plus facilement un produit techniquement compatible au lieu de s'appuyer sur une recommandation générique de plage de puissance.
Pour les projets de remplacement et d'approvisionnement, une identification précise du modèle est particulièrement précieuse, car les produits d'automatisation industrielle de marque sont souvent disponibles dans plusieurs variantes étroitement liées.
Foire aux questions
Quelle est la fonction principale d'un onduleur Lenze ?
Son rôle principal est de réguler le fonctionnement du moteur en contrôlant les conditions de sortie électrique telles que la fréquence et la tension. En fonction de la famille de produits spécifique, le variateur peut également fournir un contrôle de rampe, un contrôle de couple, des fonctions de freinage, des diagnostics, une communication et une intégration d'automatisation.
Un variateur peut-il contrôler la vitesse du moteur ?
Oui. En ajustant la fréquence de sortie et la tension correspondante en fonction de la stratégie de contrôle sélectionnée, un variateur CA peut réguler la vitesse du moteur dans sa plage de fonctionnement spécifiée.
Un onduleur doit-il être sélectionné en fonction de la puissance ou du courant du moteur ?
Les deux sont importants, mais le courant nominal du moteur est particulièrement important car les étages de sortie du variateur sont conçus en fonction de la capacité de courant. L'exigence de surcharge de l'application doit également être prise en compte, car les machines dotées de la même puissance moteur peuvent imposer des exigences très différentes au variateur.
Qu'est-ce que le contrôle V/f ?
Le contrôle V/f maintient une relation définie entre la tension de sortie et la fréquence. Il s'agit d'une méthode de contrôle relativement simple et peut convenir aux applications où un contrôle de vitesse de base est suffisant.
Qu’est-ce que le contrôle vectoriel sans capteur ?
Le contrôle vectoriel sans capteur estime le comportement du moteur et régule le flux et le couple sans nécessiter un codeur de vitesse physique dans de nombreuses applications. Il peut fournir des performances dynamiques et à basse vitesse améliorées par rapport au contrôle V/f de base.
Quand le retour d’information de l’encodeur est-il utile ?
Le retour d'information du codeur peut être utile lorsque la machine nécessite une régulation de vitesse plus stricte, une réponse dynamique améliorée ou un contrôle basé sur le retour d'information. Le besoin dépend de l'application et des capacités de la famille de disques sélectionnée.
Qu'est-ce qui provoque le déclenchement d'un onduleur en cas de surtension lors de l'arrêt ?
La décélération rapide d'une charge à inertie élevée peut restituer l'énergie du moteur au circuit intermédiaire du variateur, provoquant ainsi une augmentation de la tension du circuit intermédiaire. Une rampe de décélération plus longue, une résistance de freinage, un système régénératif ou une autre méthode de freinage appropriée peuvent être nécessaires en fonction de l'application.
Chaque application nécessite-t-elle une résistance de freinage ?
Non. Le besoin dépend de l’inertie de la charge, du temps d’arrêt, du cycle de fonctionnement, de la vitesse et de l’énergie régénérative. Les applications à faible inertie avec une décélération lente peuvent ne pas en nécessiter, tandis que les machines à forte inertie ou qui s'arrêtent fréquemment peuvent nécessiter du matériel de freinage.
Un onduleur peut-il contrôler une pompe ?
Oui. Les entraînements à vitesse variable sont couramment utilisés avec les pompes pour ajuster la vitesse du moteur en fonction des exigences du processus. La stratégie de contrôle exacte doit prendre en compte le type de pompe, les conditions de débit, la vitesse minimale, le refroidissement du moteur et le système de contrôle du processus.
Un onduleur peut-il contrôler un convoyeur ?
Oui. Les applications de convoyeurs utilisent souvent des entraînements pour le contrôle de la vitesse, l'accélération en douceur, l'arrêt contrôlé, le fonctionnement en marche avant et arrière et la coordination avec d'autres sections de la machine.
Pourquoi le courant moteur est-il important lors du choix d’un variateur ?
Les composants de sortie du variateur sont conçus pour des niveaux de courant spécifiques. Deux moteurs de même puissance nominale peuvent avoir des courants nominaux différents, le variateur doit donc être adapté au courant réel de la plaque signalétique du moteur et aux exigences de surcharge de l'application.
Un onduleur peut-il faire fonctionner un moteur à basse vitesse en continu ?
Cela dépend du moteur et de l'application. Un moteur standard auto-refroidi peut perdre sa capacité de refroidissement à basse vitesse. Si un couple élevé est requis en permanence à basse vitesse, un ventilateur de refroidissement indépendant ou un autre dispositif de refroidissement du moteur peut être nécessaire.
Comment un onduleur communique-t-il avec un automate ?
Selon le produit et la configuration, la communication peut utiliser des E/S numériques, des signaux analogiques, des réseaux de bus de terrain ou Ethernet industriel. Le variateur peut échanger des commandes, des informations d'état, des valeurs de fonctionnement, des alarmes et des données de diagnostic avec l'automate.
Un lecteur peut-il être connecté à une IHM ?
Oui. Une IHM peut afficher les paramètres du variateur, les états de fonctionnement, les alarmes et les valeurs de processus sélectionnées. Il peut également fournir des fonctions de paramètres et de commandes autorisées en fonction de l'architecture d'automatisme.
Quelles conditions environnementales doivent être vérifiées ?
Les conditions importantes incluent la température ambiante, la température de l'armoire, l'altitude, l'humidité, la poussière, le brouillard d'huile, les vibrations, la ventilation et toute autre contamination. Ces facteurs peuvent influencer la capacité du variateur et l’adéquation de l’installation.
Pourquoi la longueur du câble moteur est-elle importante ?
Les câbles moteur longs augmentent la capacité du câble et peuvent influencer le comportement de la forme d'onde de sortie et la contrainte d'isolation. La longueur de câble autorisée doit être vérifiée par rapport à la documentation technique du variateur et à tous les filtres ou selfs de sortie requis.
Un autre variateur peut-il remplacer un entraînement Lenze existant ?
Un remplacement à partir d'une autre famille de produits peut être possible, mais il doit être traité comme une substitution technique plutôt que comme une hypothèse directe d'équivalence. La tension, le courant, le mode de contrôle, le freinage, les dimensions, les bornes, la communication, les logiciels, les fonctions de sécurité et la compatibilité du moteur doivent tous être comparés.
Que faut-il vérifier lors du remplacement d'un disque existant ?
Vérifiez le numéro de modèle complet existant, les données du moteur, la tension d'alimentation, le courant nominal, les dimensions de l'armoire, les bornes, le système de freinage, le câblage de commande, la communication API, les interfaces de sécurité, la longueur du câble et les paramètres existants.
Qu'est-ce que la capacité de surcharge d'un variateur ?
La capacité de surcharge indique la quantité de courant que le variateur peut fournir au-dessus de sa valeur nominale continue pendant une durée définie. La spécification exacte de surcharge varie selon la catégorie de produit et d'application, de sorte que le service requis de la machine doit être comparé à la valeur nominale du fabricant.
Pourquoi un variateur peut-il surchauffer même lorsque le moteur n'est pas complètement chargé ?
La température du variateur dépend des pertes de commutation, de la température ambiante, de la ventilation du boîtier, de la fréquence porteuse, de l'espacement d'installation et d'autres conditions. Un variateur peut fonctionner à proximité d'une limite thermique en raison d'un mauvais refroidissement, même lorsque la charge du moteur est modérée.
Le même entraînement peut-il être utilisé à la fois pour les pompes et les convoyeurs ?
Peut-être, si le lecteur prend en charge les deux applications et que les valeurs nominales sont appropriées. Cependant, la stratégie de contrôle, les exigences de surcharge, le freinage et les caractéristiques de charge peuvent différer considérablement entre une pompe et un convoyeur, c'est pourquoi la configuration exacte doit être vérifiée.
Quelles informations un fournisseur doit-il recevoir pour l'appariement des produits ?
Les informations utiles incluent le modèle complet du variateur, les données de la plaque signalétique du moteur, la tension d'alimentation, le type d'application, la plage de vitesse requise, les conditions de surcharge, les exigences de freinage, le protocole de communication, les dimensions de l'armoire et l'environnement d'installation.
Un fournisseur de disques est-il la même chose qu'un fabricant de disques ?
Non. Un fournisseur ou un distributeur peut rechercher, identifier, assortir et fournir des variateurs industriels de marque sans être le fabricant d'origine. Pour les projets d'approvisionnement, la capacité du fournisseur à identifier le modèle et la configuration corrects est particulièrement importante.
Comment une meilleure sélection d’onduleurs peut-elle améliorer le contrôle des moteurs industriels ?
La commande de moteur industriel fonctionne mieux lorsque le variateur est traité comme une partie de la machine entière plutôt que comme un composant électrique isolé. Le moteur, la charge mécanique, l'architecture de contrôle, le système de freinage, l'armoire, l'automate, le réseau de communication et les dispositifs de protection influencent tous la configuration requise.
La première étape consiste à comprendre la machine. Un convoyeur, une pompe, un ventilateur, un mélangeur, une machine d'emballage, un système d'enroulement et une machine-outil peuvent tous nécessiter un comportement moteur différent, même lorsque leurs moteurs ont des puissances nominales similaires.
Les données du moteur constituent la base électrique. La tension nominale, le courant, la fréquence, la vitesse, le type de moteur et la connexion doivent être connus. Les caractéristiques de charge ajoutent ensuite la couche suivante : couple de démarrage, couple continu, inertie, accélération, décélération, plage de vitesse et surcharge.
La méthode de contrôle doit être choisie parmi ces exigences. Un contrôle V/f de base peut suffire pour des applications simples, tandis qu'un contrôle vectoriel sans capteur ou en boucle fermée peut fournir de meilleures performances de couple et de vitesse lorsque la machine l'exige.
Le freinage nécessite une attention particulière. Les machines et systèmes de levage à forte inertie peuvent régénérer une énergie importante lors de la décélération. La bonne solution peut impliquer une rampe d'arrêt plus longue, une résistance de freinage, un système régénératif ou un frein mécanique selon l'application.
La communication est également devenue un élément central de l’intégration des moteurs industriels modernes. Les E/S numériques, les signaux analogiques, les réseaux de bus de terrain et l'Ethernet industriel peuvent connecter le variateur à un API et à un système d'automatisation plus large. Un protocole et un mappage de données corrects doivent donc être définis avant la passation des marchés.
La conception environnementale est tout aussi importante. La température ambiante, la ventilation de l'armoire, l'altitude, la poussière, l'humidité, la longueur du câble moteur, la CEM et les contraintes physiques de montage peuvent tous affecter le bon fonctionnement.
Pour les travaux d'approvisionnement et de remplacement, l'identification du modèle mérite une attention particulière. Un variateur industriel de marque peut être proposé en plusieurs versions étroitement liées avec différentes classes de tension, capacités de courant, interfaces, dimensions ou options. Le code complet du modèle doit donc être vérifié avant la sélection du produit.
Lors de l'approvisionnement d'unonduleur Lenzesolution, l'approche d'approvisionnement la plus efficace consiste d'abord à faire correspondre exactement le modèle et les exigences de l'application, puis à vérifier la compatibilité du moteur, les fonctions de contrôle, la communication, le freinage, les conditions d'installation et la documentation.
Besoin d'aide pour adapter un variateur Lenze à votre application ?
Mao Huifournit des produits d'automatisation industrielle de marque et prend en charge l'identification des modèles, la mise en correspondance des applications, l'approvisionnement en remplacement, la vérification des spécifications techniques et l'examen de la configuration pour les projets de commande de moteur. Pour plus de détails sur le produit et les exigences d'application,Contactez-nous.
