Qu'est-ce qui fait du Schneider ILM1003P01A0000 une solution pratique pour les applications servo exigeantes ?

Résumé de l'article

Les équipements automatisés modernes nécessitent souvent un positionnement précis, une construction de machine compacte, un retour d'information fiable et une mise en service simplifiée. LeSchneiderILM1003P01A0000répond à ces exigences en combinant les fonctions de moteur et de servo-variateur dans une unité intégrée montée sur site. Cette architecture peut réduire la quantité d'équipements traditionnellement installés à l'intérieur d'une armoire de commande tout en prenant en charge les concepts de machines modulaires.

Cet article explique les principales caractéristiques de l'ILM1003P01A0000, le fonctionnement de son architecture intégrée, les domaines dans lesquels elle peut être utile, les spécifications que les ingénieurs doivent vérifier et les considérations d'achat importantes lors de l'achat d'une unité existante ou de remplacement. Il explique également pourquoi une identification précise du modèle est essentielle avant l'installation.

Table des matières

1. Qu'est-ce que Schneider ILM1003P01A0000 ?
2. Comment fonctionne son architecture servo intégrée ?
3. Quelles sont les principales spécifications ?
4. Comment le moteur fonctionne-t-il dans les applications de mouvement ?
5. Où peut-on utiliser ILM1003P01A0000 ?
6. Pourquoi une conception de servo intégré est-elle précieuse ?
7. Que doivent vérifier les ingénieurs avant l’installation ?
8. Qu'est-ce qui compte lors de l'achat ou du remplacement de ce modèle ?
9. Comment les utilisateurs peuvent-ils améliorer la fiabilité à long terme ?
10. Foire aux questions
11. Pensées finales

Qu'est-ce que Schneider ILM1003P01A0000 ?

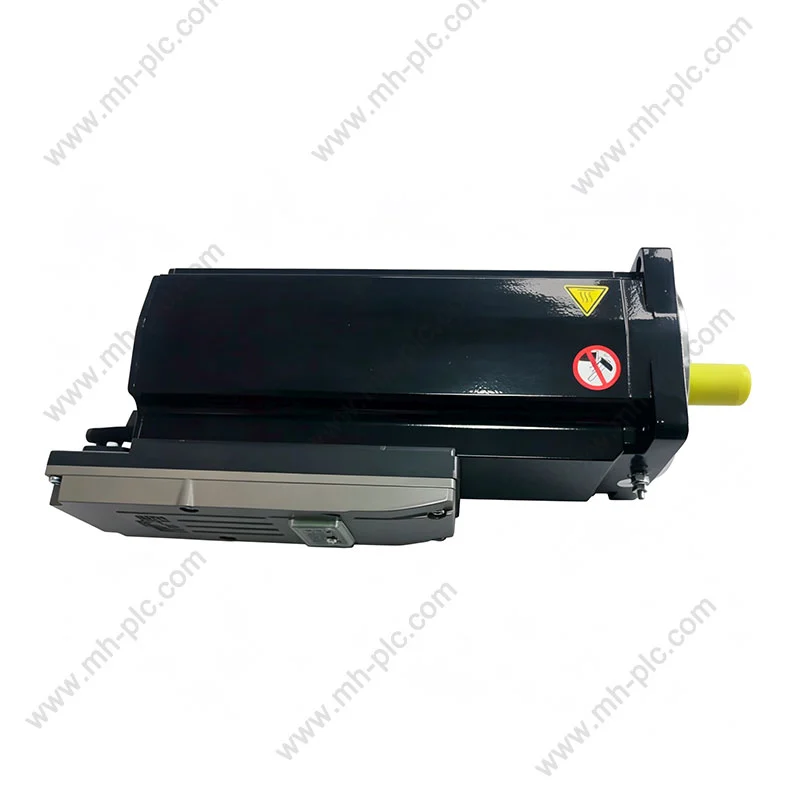

SchneiderILM1003P01A0000 est un servomoteur intégré de la famille Lexium 62 ILM. Contrairement à un système d'asservissement conventionnel dans lequel le moteur et l'électronique d'entraînement sont installés en tant que composants séparés, une unité ILM intégrée combine l'électronique de commande de mouvement avec l'ensemble moteur.

Schneider Electric identifie le modèle comme un servomoteur intégré avec unBride de 100 mm, couple de décrochage de 5,8 Nm, vitesse de 3 000 tr/min, arbre lisse, retour SinCos monotour 128 et pas de frein. Le modèle est associé à des architectures d'asservissement distribuées destinées à rapprocher l'électronique d'entraînement du module moteur et machine.

Cette distinction est importante pour les ingénieurs remplaçant un composant existant. ILM1003P01A0000 n'est pas simplement un moteur AC générique de 1,1 kW. Sa configuration de retour, son architecture d'entraînement intégrée, ses dimensions mécaniques, ses exigences de communication et ses caractéristiques électriques doivent tous correspondre à la machine.

Comment fonctionne son architecture servo intégrée ?

Le concept principal derrière un servo intégré est la décentralisation. Les systèmes de mouvement traditionnels placent fréquemment les servoamplificateurs à l'intérieur d'une armoire de commande et les connectent aux moteurs via des câbles d'alimentation et de retour. Un servo intégré transfère l'électronique d'entraînement importante à l'ensemble côté moteur.

Cette approche peut être particulièrement utile pour les machines construites à partir de modules indépendants. Chaque module de mouvement peut contenir son propre servomoteur et l'électronique associée, tandis que l'architecture de la machine gère la communication et la distribution d'énergie via des connexions appropriées.

• Intégration du moteur et du variateur :réduit le besoin de traiter le moteur et l’amplificateur comme des unités complètement séparées.
• Installation distribuée :permet aux composants de contrôle de mouvement d'être positionnés plus près de l'axe mécanique.
• Construction de machines modulaires :prend en charge les équipements constitués de modules de mouvement répétables.
• Dépendance réduite au cabinet :peut aider les ingénieurs à optimiser l’espace de l’armoire de commande.
• Intégration des commentaires :la configuration du codeur fait partie de l'ensemble moteur spécifié plutôt que d'un composant externe indépendant.

Le résultat est une philosophie de conception de machine différente : au lieu de concentrer chaque composant de mouvement dans une armoire centrale, les fonctions de contrôle sélectionnées sont réparties dans toute la machine.

Quelles sont les principales spécifications ?

Comprendre le numéro de modèle seul ne suffit pas pour un remplacement en toute sécurité. Les spécifications suivantes constituent un point de départ technique utile pour les ingénieurs évaluant l'ILM1003P01A0000.

Les données du distributeur indépendant identifient également l'unité comme un servomoteur AC avec un encodeur absolu, une puissance active d'environ 1,1 kW, une protection IP54 et une configuration de montage de 100 × 100 mm. Ces détails doivent toujours être vérifiés par rapport à la documentation technique applicable pour la machine exacte et la version régionale.

Comment le moteur fonctionne-t-il dans les applications de mouvement ?

Un servomoteur n'est pas sélectionné uniquement en fonction de la puissance ou du couple nominal. Sa capacité à accélérer, décélérer, maintenir sa position, répondre aux commandes et fonctionner de manière répétée sous des charges changeantes est tout aussi importante.

Avec une vitesse nominale de 3 000 tr/min et un couple nominal d'environ 3,5 Nm, l'ILM1003P01A0000 convient aux applications de mouvement nécessitant un mouvement de rotation contrôlé plutôt qu'un simple fonctionnement à vitesse constante. Son système de retour intégré permet à l'architecture de contrôle de surveiller la position du rotor et de prendre en charge le contrôle de mouvement en boucle fermée.

La spécification de couple de décrochage d'environ 5,8 Nm est particulièrement pertinente lors de l'évaluation des conditions d'accélération et de charge temporaire. Cependant, les ingénieurs ne doivent pas considérer le couple de décrochage comme une valeur nominale de fonctionnement continu. Les calculs de charge réels doivent prendre en compte l'accélération, le cycle de service, l'inertie, le rapport de boîte de vitesses, la friction, l'orientation de la machine, les conditions ambiantes et le système d'entraînement complet.

Où peut-on utiliser ILM1003P01A0000 ?

L'architecture intégrée rend ce type de servo particulièrement attrayant pour les machines automatisées où les axes multiples, les configurations compactes et la construction modulaire sont importants.

L'adéquation de l'application doit toujours être établie à partir des exigences réelles de l'axe. Un modèle mécaniquement compatible peut toujours ne pas convenir si l'interface électrique, l'architecture de communication, le profil de charge ou les exigences de rétroaction diffèrent.

Pourquoi une conception de servo intégré est-elle précieuse ?

Le plus grand avantage d’un servo intégré ne réside pas simplement dans la combinaison de deux composants. Le plus grand avantage est la possibilité de modifier la façon dont une machine est physiquement conçue.

1. Architecture machine plus flexible :Les composants d'asservissement distribués peuvent aider les constructeurs de machines à organiser les systèmes de mouvement autour de modules de machine individuels.
2. Économies potentielles d’espace dans les armoires :En éloignant l'électronique du variateur de l'armoire centrale, vous pouvez libérer de l'espace pour les automates, les équipements de sécurité, la distribution d'énergie et d'autres composants.
3. Séparation moteur-entraînement traditionnelle réduite :Le moteur et le variateur sont fournis sous forme d'unité intégrée, simplifiant certaines configurations d'équipement.
4. Convient aux systèmes multi-axes :L'architecture de mouvement distribué peut être particulièrement intéressante lorsqu'une machine contient de nombreux axes d'asservissement.
5. Ingénierie modulaire :Les constructeurs de machines peuvent concevoir des modules de mouvement reproductibles autour d'assemblages de servomoteurs définis.

Ces avantages sont particulièrement précieux lorsque la machine a été conçue dès le départ autour d’un mouvement distribué. La mise à niveau d'un servo intégré dans un système conventionnel sans vérifier les exigences en matière de communications, de distribution d'énergie, de refroidissement, de câblage et de logiciel peut créer des problèmes de mise en service inutiles.

Que doivent vérifier les ingénieurs avant l’installation ?

L'identification correcte du numéro de pièce est la première étape, mais ce n'est pas la dernière étape. Avant d'installer ILM1003P01A0000, les ingénieurs et les équipes de maintenance doivent vérifier les points suivants.

• Numéro de pièce exact :Confirmez chaque caractère de ILM1003P01A0000.
• Cotes mécaniques :Vérifiez la bride, l'arbre, les trous de montage, l'accouplement et le jeu d'installation.
• Exigence de freinage :Ce modèle est spécifié sans frein, les axes verticaux ou chargés par gravité nécessitent donc une attention particulière.
• Configuration des commentaires :Confirmez la disposition du codeur monotour SinCos et la compatibilité avec le contrôle de la machine.
• Système de communication :Vérifiez l'architecture du réseau et du contrôleur requis.
• Exigences électriques :Vérifiez la tension, le courant, la disposition des câbles et les exigences d'alimentation au niveau du système.
• Conditions environnementales :Vérifiez la protection du boîtier, la température, l'humidité, la poussière, les vibrations et l'environnement d'installation.
• Calcul de charge :Confirmez le couple continu, le couple maximal, l'accélération, l'inertie et le cycle de service.
• Compatibilité logicielle :Confirmez que le logiciel de contrôle de mouvement et la configuration existants peuvent prendre en charge le périphérique prévu.

Qu'est-ce qui compte lors de l'achat ou du remplacement de ce modèle ?

Pour les équipes de maintenance, l’un des plus grands défis des produits d’automatisation industrielle établis est d’obtenir le composant exact lorsqu’une machine fonctionne depuis de nombreuses années.

Les pages régionales de Schneider Electric fournissent actuellement différentes informations sur le cycle de vie pour cette référence. Une page régionale officielle indique que l'ILM1003P01A0000 a été abandonné en février 2023 et qu'aucun remplacement direct n'a été répertorié, tandis qu'une autre page régionale indique la fin du service standard en septembre 2025. Cela signifie que les acheteurs ne doivent pas supposer qu'une liste en ligne représente automatiquement la disponibilité actuelle en usine.

Lors de l'achat d'une unité pour l'entretien ou la restauration d'une machine, pensez à :

Un fournisseur de composants industriels fiable doit être en mesure de fournir une identification claire du produit, des informations sur l'état, une documentation technique lorsqu'elle est disponible et une communication transparente sur l'état des stocks.

Comment les utilisateurs peuvent-ils améliorer la fiabilité à long terme ?

La fiabilité du servo dépend de bien plus que du moteur lui-même. L'alignement mécanique, le routage des câbles, les conditions environnementales, la configuration du contrôleur et la gestion thermique influencent tous la durée de vie.

• Gardez les surfaces de montage propres et correctement alignées.
• Évitez les charges radiales ou axiales excessives sur l’arbre.
• Inspectez les connecteurs et les câbles lors de la maintenance programmée.
• Évitez les vibrations inutiles et les chocs mécaniques.
• Confirmez que les températures de fonctionnement restent dans les spécifications applicables.
• Surveillez les bruits inhabituels, les vibrations, la température ou les erreurs de position.
• Tenir des enregistrements précis des paramètres des servos et de la configuration de la machine.
• Gardez les composants de remplacement correctement identifiés et traçables.

Lorsqu'un servo est remplacé, la mise en service ne doit pas se limiter à la simple alimentation de la machine. La reconnaissance du retour d'information, les paramètres du moteur, la direction, les limites, l'accélération, la décélération, la charge mécanique et les fonctions de sécurité doivent tous être vérifiés conformément aux procédures du fabricant de la machine.

Foire aux questions

Pensées finales

LeSchneiderILM1003P01A0000représente une approche de contrôle de mouvement distribué dans laquelle les fonctions du servomoteur et du variateur sont intégrées dans une unité compacte côté machine. Sa bride de 100 mm, son couple nominal d'environ 3,5 Nm, son couple de décrochage de 5,8 Nm, sa vitesse de 3 000 tr/min, son arbre lisse, son retour SinCos à un tour et sa configuration sans frein rendent une correspondance précise des spécifications essentielle lors de l'évaluation du composant pour une machine existante.

Pour les constructeurs de machines, l'architecture intégrée peut offrir des avantages significatifs en matière de conception d'équipements modulaires et d'organisation d'armoires de commande. Toutefois, pour les équipes de maintenance, le problème le plus important peut être de trouver le bon composant d'origine et de vérifier son statut dans son cycle de vie. Les informations régionales officielles indiquent que le modèle a subi des modifications au cours de son cycle de vie. Les décisions d'achat doivent donc inclure l'état du produit, la documentation, la compatibilité et la planification de la maintenance future.
