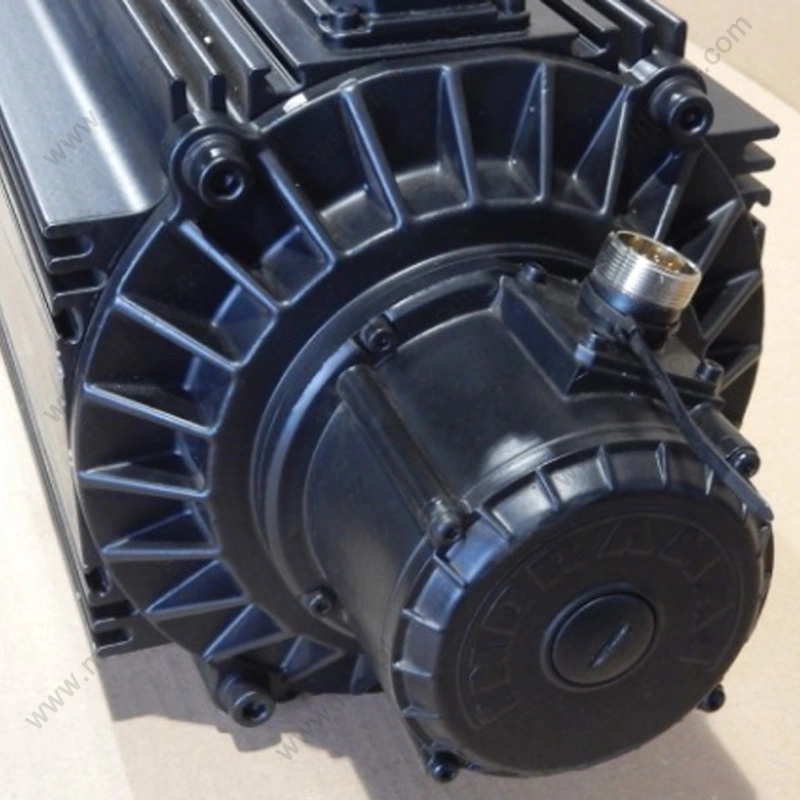

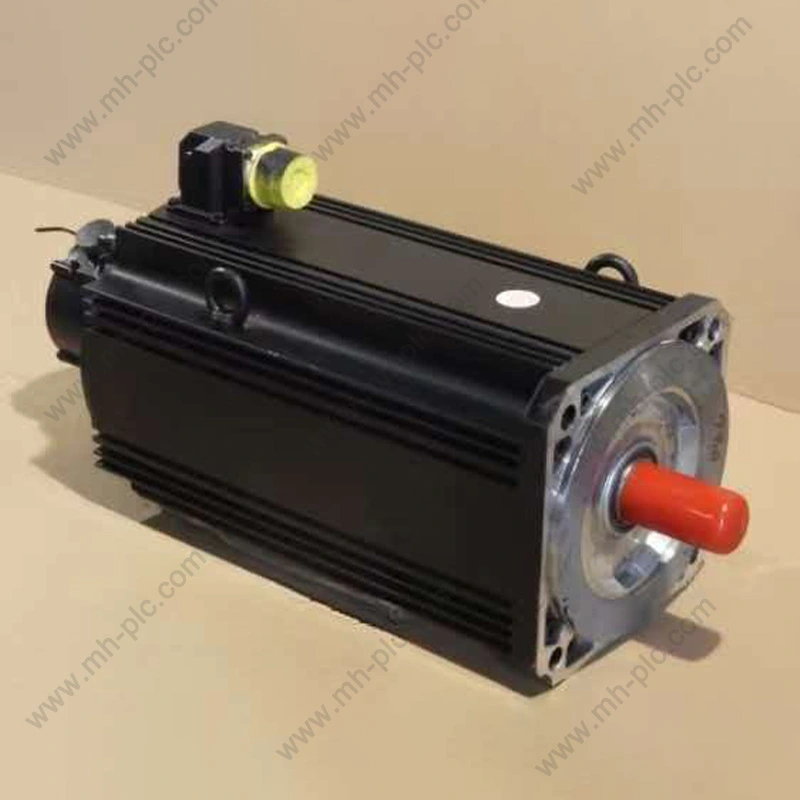

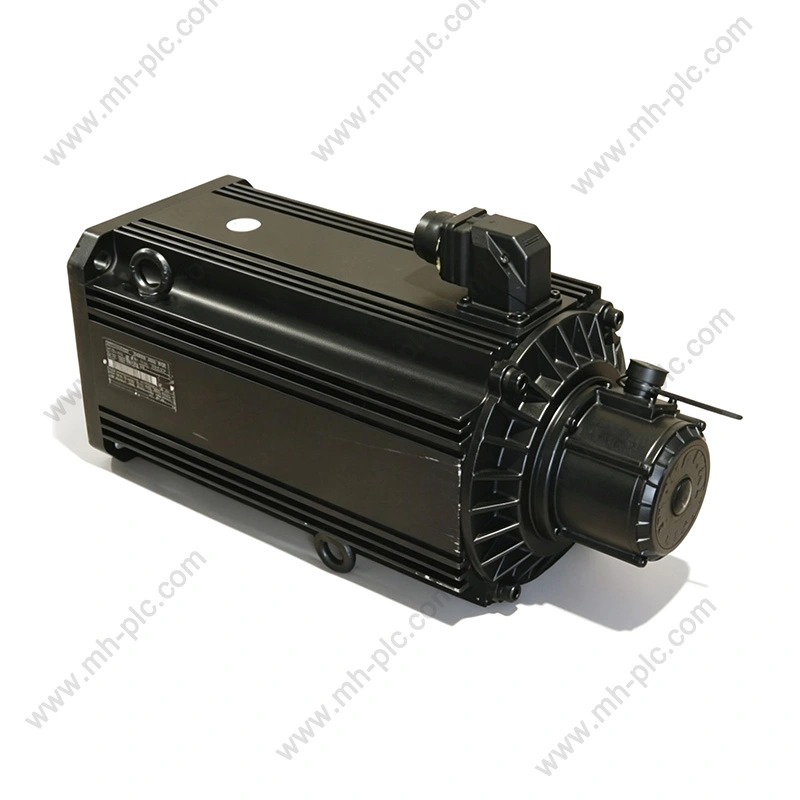

Rexroth MDD112B-N-020-N2L-130GA0

En tant que fournisseur professionnel chinois, Mao Hui Machinery fournit le Rexroth MDD112B-N-020-N2L-130GA0 avec une vitesse nominale de 2 000 tr/min. Il peut fournir un couple continu de 38,0 Nm au repos, garantissant des performances puissantes et stables pour les CNC à charge élevée applications d'axe. Les données de positionnement sont transmises via un encodeur de retour d'asservissement numérique (DSF) intégré, qui envoie des signaux haute résolution au contrôleur pour un réglage précis. Le diamètre de centrage du moteur est de 130 mm, et les câbles d'alimentation et de retour sont sortis du côté A, ce qui permet de maintenir le câblage autour du couplage et dispositif de protection dégagés.

Paramètres de spécifications techniques de base

Remarque : ce Rexroth MDD112B-N-020-N2L-130GA0 a été abandonné par le fabricant. Si vous en avez besoin, veuillez nous contacter rapidement.

Applications principales :

Industrie des machines-outils CNC haut de gamme

Le Rexroth MDD112B-N-020-N2L-130GA0 peut être appliqué dans les centres d'usinage CNC, les fraiseuses de précision, les tours, des rectifieuses et d'autres équipements de traitement de haute précision, fournissant un support de puissance stable pour les axes d'alimentation, axes de mouvement, etc. des machines-outils. Par exemple:

Contrôle de mouvement des centres d'usinage CNC ;

Équipement de traitement mécanique de précision ;

Entraînement pour systèmes de changement d'outils automatiques ;

Plateformes de positionnement de haute précision.

Nouveaux équipements de ligne de production d'énergie alimentés par batterie

Matériel d'automatisation d'impression et de fabrication du papier

Rexroth MDD112B-N-020-N2L-130GA0 convient aux systèmes d'automatisation des équipements d'impression, des équipements de rembobinage, du papier équipement de traitement, etc. Il fournit un support électrique pour l’alimentation, la transmission, le positionnement et d’autres mécanismes.

Ligne de production d'automatisation d'emballage

Nécessaire pour effectuer l'alimentation à grande vitesse, le tri, l'emballage, l'assemblage mécanique, l'équipement de remplissage, le scellage équipement et systèmes de remplissage automatique de boîtes, ainsi qu'un positionnement précis, etc. Il a des exigences élevées pour le vitesse de réponse et précision de contrôle du système d'asservissement.

Lignes de production automatisées pour l'alimentation et le tabac

Peut être utilisé dans la partie contrôle de mouvement des équipements de transformation des aliments, des équipements d'emballage automatique et du tabac lignes de production, réalisant une exécution précise des actions de l'équipement. Améliorer l'efficacité du fonctionnement des équipements et réduisant le risque d’arrêt des équipements dans le processus de production.

Équipement de traitement de pièces automobiles

Centres de traitement de pièces automobiles ;

Équipement d'assemblage automatique;

Matériel d'inspection de précision;

Équipement auxiliaire de production automatisé.

Recommandations d'entretien régulier

Questions et réponses

Q1 : Qu'est-ce qui cause le désordre des coordonnées et la perte de l'origine après la mise hors tension et le redémarrage de l'équipement ?

R : Le Rexroth MDD112B-N-020-N2L-130GA0 est équipé d'un codeur de position absolue multitours N2L, qui s'appuie sur la batterie de secours intégrée pour mémoriser la position multi-tours. Après que l'utilisation de la batterie dépasse 3 à 5 ans, le la tension diminue et l'alimentation électrique est insuffisante, ce qui entraîne la perte des données de position en cas de panne de courant. De plus, une infiltration d'eau dans la fiche de l'encodeur, des câbles cassés et une accumulation d'huile sur le disque de l'encodeur peuvent également provoquer des positions anormales. Solution : Vérifiez la tension de la batterie intégrée de l'encodeur, remplacez-la si elle est inférieur à 3 V ; Nettoyez régulièrement les connecteurs et prenez des mesures de protection pour les câbles.

Q2 : Le pilote signale fréquemment un échec de communication avec l'encodeur F8078. Comment dépanner ?

R : 1. Vérifiez le câble haute flexibilité de l'encodeur. Les fils centraux internes ont tendance à se briser au niveau pièces à mouvement alternatif.

2. Ouvrez le bouchon et vérifiez si les broches sont oxydées, cassées ou corrodées par l'huile ;

3. L'installation de l'encodeur est lâche en raison des vibrations du moteur et le disque de l'encodeur est décalé ;

4. Une mauvaise mise à la terre provoque des interférences électromagnétiques. Méthode de dépannage : remplacez le câble d'encodeur de rechange pour Testez, nettoyez la prise et assurez une mise à la terre fiable en un seul point de l'équipement.

Q3 : Après avoir remplacé l'encodeur, le moteur démarre avec de fortes secousses et ne peut pas fonctionner ?

R : Après avoir remplacé l'encodeur, l'identification du pôle magnétique et la correction du point zéro de l'encodeur n'ont pas été effectuées. Le codeur de position absolue N2L doit être calibré pour les pôles magnétiques via le logiciel IndraWorks, donc que le conducteur peut identifier correctement la phase du rotor et que le moteur peut fonctionner normalement après l'étalonnage. terminé.

China Mawei Machinery a des modèles similaires de moteurs Vickers MDD en stock pour un approvisionnement immédiat. Bienvenue à nous contacter à tout moment pour consultation et achat.

MDD090C-N-030-N2L-110PA0

MDD093B-N-020-N2L-110GA0

MDD093A-N-040-N2L-110GA1

MDD065A-N-040-N2L-095PA0

MDD115A-N-015-N2L-130GA0

MDD117A-N-020-N2L-130GB0
