Qu'est-ce que Schneider ILM0702P01A0000 et comment prend-il en charge le mouvement servo compact ?

Qu'est-ce que Schneider ILM0702P01A0000 ?

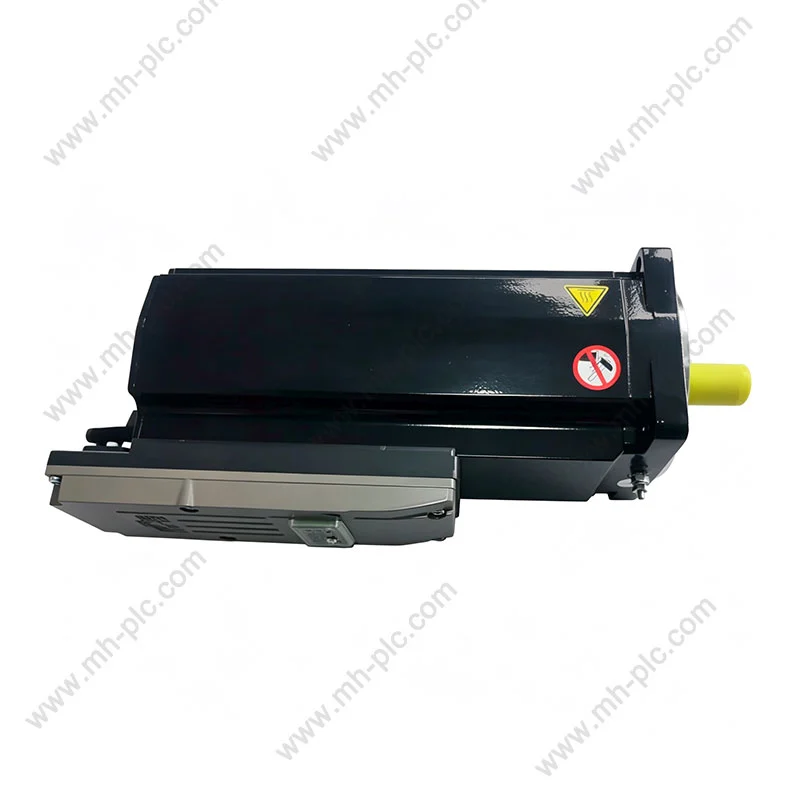

SchneiderILM0702P01A0000 est un servomoteur intégré Lexium 62 ILM conçu pour les architectures de contrôle de mouvement PacDrive 3. Schneider Electric le présente comme un servomoteur intégré avec un couple de décrochage continu de 1,7 Nm, une puissance de sortie nominale de 720 W et une vitesse nominale de 6 000 tr/min. La configuration spécifiée ne comprend pas de frein de maintien.

Contrairement à un agencement conventionnel dans lequel un moteur et l'électronique d'entraînement peuvent être installés séparément, un module servo intégré apporte des fonctions d'entraînement importantes dans l'unité côté moteur. Cette architecture peut être particulièrement utile dans les machines à axes multiples ou à sections mécaniques modulaires où la réduction du matériel de l'armoire et la simplification des connexions sont des objectifs de conception importants.

Schneider Electric décrit l'architecture ILM comme prenant en charge la technologie plug-and-play, une interconnexion rapide via des câbles hybrides et des réductions de l'espace de câblage et d'armoire. Les informations produit du fabricant indiquent que l'architecture peut fournir jusqu'à 70 % de câblage en moins, jusqu'à 90 % d'espace en moins dans l'armoire et jusqu'à 90 % de temps de câblage en moins, selon l'application et la configuration du système.

Comment fonctionne l'architecture servo intégrée ?

Le concept clé est la décentralisation. Au lieu de concentrer chaque composant d'entraînement dans une armoire électrique centrale, les modules d'asservissement intégrés rapprochent une partie du matériel de commande de mouvement de l'axe mécanique.

Cette approche peut être utile pour les machines contenant de nombreux axes contrôlés indépendamment. Une machine modulaire peut avoir des unités mécaniques situées à différentes positions tandis que le matériel de mouvement reste proche du moteur concerné. Le résultat peut être une disposition de la machine plus propre et moins de longues connexions individuelles entre une armoire centrale et chaque axe.

Cette conception est particulièrement pertinente lorsque les constructeurs de machines doivent équilibrer un mouvement de précision avec un espace d'armoire limité. Cependant, un moteur intégré ne doit pas être sélectionné simplement parce que sa taille physique ou sa puissance nominale semble appropriée. La compatibilité électrique, l'architecture du contrôleur, les exigences de rétroaction, la conception des câbles, les conditions thermiques, la charge mécanique et les exigences de sécurité des machines doivent également être vérifiées.

Quelles sont les principales spécifications ?

Les spécifications suivantes fournissent un point de départ pratique pour évaluer ILM0702P01A0000. Les informations sur les produits et la documentation technique de Schneider Electric identifient les valeurs fondamentales indiquées ci-dessous.

Les données des distributeurs tiers indiquent également un diamètre d'arbre de 11 mm, une taille de bride de 70 mm et une longueur totale de 226 mm pour ce modèle. Cependant, pour la conception finale de la machine, les dessins dimensionnels et la documentation technique actuelle du fabricant doivent être traités comme référence de contrôle.

Comment comprendre le couple et la vitesse ?

Une erreur courante dans la sélection des servos consiste à ne regarder que la vitesse maximale. Un axe de mouvement réussi nécessite que le moteur satisfasse au profil couple-vitesse complet de l’application.

ILM0702P01A0000 a une vitesse nominale de 6 000 tr/min et un couple de décrochage continu de 1,7 Nm. Son couple de décrochage maximal documenté est de 7,6 Nm. Ces chiffres doivent être interprétés dans le cadre des conditions de fonctionnement du fabricant plutôt que traités comme des valeurs interchangeables.

• Couple continu :pertinent pour les charges qui doivent être maintenues sur des périodes plus longues.
• Couple maximal :pertinent pour l’accélération, la décélération ou les pics de charge de courte durée.
• Vitesse nominale :aide à déterminer si le moteur peut répondre au cycle de machine requis.
• Inertie de charge :affecte les performances d'accélération et le réglage du servo.
• Rapport de transmission :modifie les exigences de couple et de vitesse vues par le moteur.

Les ingénieurs doivent donc calculer le couple de charge réel, le couple d'accélération, l'inertie réfléchie, le rapport cyclique et la vitesse de fonctionnement requise avant de confirmer le moteur.

Pourquoi les commentaires sont-ils importants ?

Les systèmes d'asservissement dépendent du retour d'information pour déterminer ce que fait réellement le moteur. ILM0702P01A0000 utilise un retour SinCos Hiperface absolu à un tour, la documentation du fabricant spécifiant 128 périodes pour la résolution du retour de vitesse.

Concrètement, le feedback aide le système de contrôle à surveiller la position et la vitesse afin que le mouvement commandé puisse être comparé au comportement réel du moteur. Ceci est essentiel pour les applications nécessitant un positionnement reproductible, des axes coordonnés, une accélération contrôlée et des profils de mouvement précis.

Lors du remplacement d'un servomoteur existant, les ingénieurs doivent vérifier le type de retour plutôt que de supposer qu'un autre moteur ayant une puissance et un couple similaires communiquera correctement avec le système de contrôle existant.

Comment peut-il simplifier le câblage des machines ?

L’un des principaux avantages de l’architecture ILM réside dans son approche du câblage des machines. Schneider Electric décrit une interconnexion rapide à l'aide de câbles hybrides pour les niveaux de signal et de puissance et met en évidence les réductions potentielles du câblage, de l'espace dans l'armoire et du temps de câblage.

Cela peut être particulièrement utile dans les machines comportant de nombreux axes. Les architectures traditionnelles peuvent nécessiter plusieurs connexions de puissance moteur, de retour et de contrôle pour circuler entre l'armoire et les moteurs individuels. Une architecture décentralisée peut modifier cette disposition physique et simplifier la modularisation des machines.

Où ce servomoteur peut-il être utilisé ?

L'ILM0702P01A0000 est destiné aux architectures industrielles de contrôle de mouvement plutôt qu'aux applications de moteur à usage général. Sa conception intégrée peut être envisagée pour les axes de machine où un positionnement contrôlé, un mouvement coordonné et une architecture d'entraînement décentralisée sont requis.

L’adéquation de l’application dépend de la conception complète du système. Le couple, la vitesse, le retour, l'évaluation environnementale, l'interface mécanique, la compatibilité du contrôleur et le cycle de service du moteur doivent tous être évalués avant le déploiement.

Que doivent vérifier les ingénieurs avant l’installation ?

Une identification correcte est particulièrement importante lors de l’achat ou du remplacement de composants d’automatisation industrielle. Avant d'installer ILM0702P01A0000, tenez compte de la liste de contrôle suivante :

1. Numéro de modèle :Confirmez que le numéro de pièce complet est ILM0702P01A0000.
2. Configuration des freins :Ce modèle est spécifié sans frein de maintien.
3. Exigences de puissance :Vérifiez que l'architecture électrique du système est compatible avec la plage d'alimentation nominale documentée de 250 à 700 V.
4. Compatibilité du contrôleur :Confirmez la compatibilité avec l'architecture PacDrive 3 et le contrôleur de mouvement prévus.
5. Retour:Vérifiez que le système de contrôle prend en charge la disposition de rétroaction spécifiée.
6. Cotes mécaniques :Vérifiez la bride, le diamètre de l'arbre, la longueur de l'arbre, l'orientation de montage et le jeu disponible.
7. Caractéristiques de charge :Calculez le couple, l'inertie, l'accélération, la vitesse et le cycle de service.
8. Câblage :Utilisez le câble et la disposition de connexion approuvés et appropriés pour le système.
9. Environnement:Confirmez la température, la poussière, l'humidité, les vibrations et les conditions d'installation par rapport à la documentation applicable.

Quels problèmes de maintenance faut-il prendre en compte ?

Les servomoteurs sont des composants de précision, la maintenance doit donc se concentrer sur les conditions de fonctionnement ainsi que sur le moteur lui-même. Une chaleur excessive, une contamination, un désalignement mécanique, des câbles endommagés, des vibrations inhabituelles ou une charge anormale peuvent affecter les performances du système.

• Inspecter les conditions de montage mécanique et d’accouplement d’arbre.
• Vérifiez les câbles et les connecteurs pour déceler toute usure ou tout dommage visible.
• Surveillez les augmentations anormales de température.
• Enquêtez sur les vibrations ou les bruits inattendus.
• Examinez les erreurs récurrentes de position ou de mouvement.
• Maintenez le moteur et la zone d'installation environnante dans les conditions environnementales spécifiées.
• Utilisez la documentation du fabricant lors du diagnostic des défauts de retour, de communication ou liés au variateur.

Schneider Electric fournit actuellement une documentation produit, des téléchargements de logiciels, des ressources de sélection de produits et des informations de remplacement/substitution à partir de sa page produit.

Que doivent vérifier les acheteurs avant d’acheter ?

Les achats d’automatisation industrielle nécessitent plus que la simple correspondance avec un nom de produit. L'acheteur doit déterminer si le composant proposé correspond exactement à la configuration requise de la machine.

Les informations actuelles du distributeur illustrent pourquoi le stock et le prix doivent être vérifiés au moment de l'achat. Par exemple, la disponibilité et les prix affichés varient selon le distributeur et la région, tandis que les propres pages régionales de Schneider Electric peuvent afficher des prix indicatifs et des informations d'achat spécifiques à ce marché.

Architecture servo intégrée par rapport aux variateurs d'armoire conventionnels

Aucune des deux architectures ne doit être considérée comme universellement adaptée. Le choix correct dépend de la topologie de la machine, du nombre d'axes, des limites de l'armoire, des conditions environnementales, des exigences de service, de l'architecture de contrôle et de la conception totale de l'installation.

Foire aux questions

Considérations finales

SchneiderILM0702P01A0000 est un servomoteur intégré spécialisé de la famille Lexium 62 ILM. Sa puissance nominale de 720 W, son couple de décrochage continu de 1,7 Nm, sa vitesse nominale de 6 000 tr/min, son retour absolu SinCos Hiperface à un tour et sa configuration sans frein en font un composant clairement défini plutôt qu'un servomoteur générique.

Son architecture intégrée est particulièrement pertinente pour les constructeurs de machines travaillant avec des équipements d'automatisation modulaires, multi-axes ou à espace limité. La réduction potentielle de l'espace dans l'armoire et du câblage peut simplifier l'architecture de la machine, tandis que la conception montée sur site peut prendre en charge des configurations d'équipements plus distribuées. Schneider Electric met spécifiquement en avant les réductions du câblage, de l'espace dans les armoires et du temps de câblage comme caractéristiques de l'approche ILM.

Pour les projets d'achat et de remplacement, l'étape la plus importante consiste à vérifier la configuration complète plutôt que de faire correspondre le modèle uniquement par son apparence ou sa puissance. La compatibilité électrique, l'architecture du contrôleur, les commentaires, les dimensions mécaniques, les exigences en matière de freinage, les conditions environnementales, la configuration des câbles et la charge de la machine doivent tous être examinés avant l'installation.
